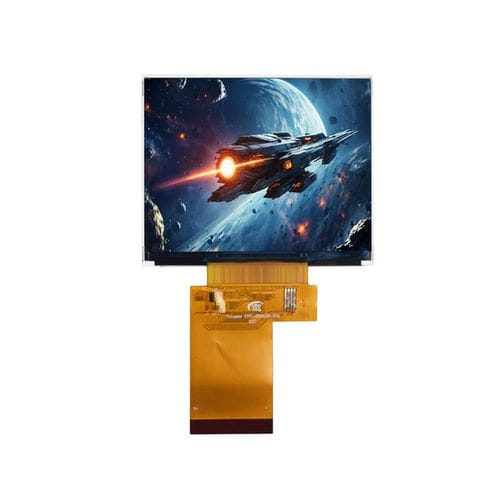

Módulo de visualización TFT LCD YX35044A

IPSde colorgráfico

Resumen
El YX35044A es un módulo LCD TFT de 3,5 pulgadas de alta resolución de Yousee, diseñado para control industrial, dispositivos portátiles y sistemas embebidos. Con resolución 320×480 y el controlador ILI9488, ofrece amplios ángulos de visión con tecnología IPS, rendimiento visual estable y opciones de interfaz (RGB, MCU, SPI), adecuado para HMI y pantallas portátiles.

Especificaciones básicas
Tamaño de pantalla — 3,5 pulgadas
Resolución — 320 (RGB) × 480
Tipo de LCD — TFT-LCD, transmisivo
Área activa — 48.96 × 73.44 mm
Dimensiones exteriores — 54.5 × 82.9 × 2.15 mm
Pitch de píxel — 0.1968 × 0.1968 mm
Dirección de visualización — IPS (ángulo de visión total)
Driver IC — ILI9488
Interfaz — RGB / MCU / SPI

Dibujo mecánico
Los dibujos mecánicos y las dimensiones de montaje están disponibles por el fabricante para integración y diseño de carcasa.

Características ópticas
Resolución — 320 × 480
Relación de contraste — 800 : 1
Gama de color — 60%
Uniformidad de luminancia — 80%
Ángulo de visión — 80° (L) / 80° (R) / 80° (U) / 80° (D)
Brillo — 500 cd/m²
Tiempo de respuesta — 25 ms

Condiciones de funcionamiento
Temperatura de funcionamiento — -20°C ~ +70°C
Temperatura de almacenamiento — -30°C ~ +80°C
Humedad — ≤ 90% RH

Especificaciones técnicas

• Modelo: YX35044A
• Tamaño de pantalla: 3,5 pulgadas
• Resolución: 320 (RGB) × 480
• Tipo de LCD: TFT-LCD, transmisivo
• Área activa: 48.96 × 73.44 mm
• Dimensiones exteriores: 54.5 × 82.9 × 2.15 mm
• Pitch de píxel: 0.1968 × 0.1968 mm
• Dirección de visualización: IPS (ángulo de visión total)
• Driver IC: ILI9488
• Interfaz: RGB / MCU / SPI
• Relación de contraste: 800:1
• Gama de color: 60%
• Uniformidad de luminancia: 80%
• Ángulo de visión: 80°/80°/80°/80° (L/R/U/D)
• Brillo: 500 cd/m²
• Tiempo de respuesta: 25 ms
• Temperatura de funcionamiento: -20°C a +70°C
• Temperatura de almacenamiento: -30°C a +80°C
• Humedad: ≤ 90% RH
