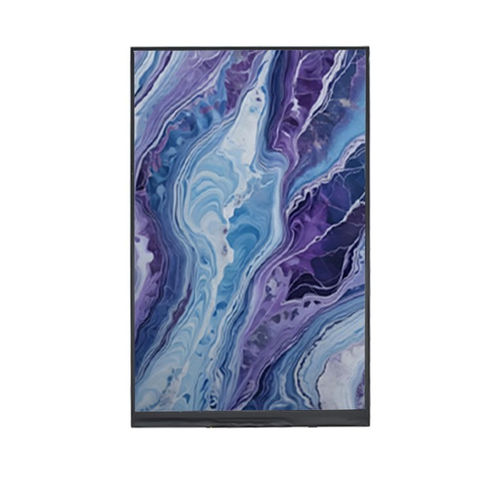

Módulo de visualización TFT LCD YX08025252481HB

IPSde color800 x 1280

Descripción general
El YX08025252481HB es un módulo de pantalla TFT-LCD IPS de 8,0 pulgadas con resolución 800 × 1280 e interfaz MIPI DSI, diseñado para paneles de control industriales, equipos médicos, terminales portátiles y aplicaciones HMI embebidas que requieren una pantalla grande y ángulo de visión amplio.
El panel IPS proporciona brillo uniforme, reproducción de color precisa y visión All-O'Clock, lo que permite pantallas orientadas al operador y interfaces con alta densidad de información.
La interfaz MIPI DSI admite transmisión de datos a alta velocidad e integración de sistema compacta para simplificar el cableado en diseños embebidos modernos.

Especificaciones básicas
Tamaño de pantalla: 8,0 pulgadas
Tipo de LCD: IPS TFT-LCD, transmisivo
Modo de visualización: Normally Black
Resolución: 800 (RGB) × 1280
Área activa: 107,64 × 172,22 mm
Dimensiones exteriores: 114,70 × 184,10 × 3,10 mm
Píxel pitch: 0,13455 × 0,13455 mm
Disposición de píxeles: Franja vertical RGB
Dirección de visión: All-O'Clock (IPS)
Interfaz: MIPI DSI
Retroiluminación: LED blanco

Características ópticas
Resolución: 800 × 1280
Relación de contraste: 800 : 1
Luminancia: 500 cd/m²
Uniformidad de luminancia: 80 %
Ángulo de visión (CR ≥ 10): 80° (todas las direcciones)
Tiempo de respuesta: 25 ms

Condiciones de funcionamiento
Temperatura de funcionamiento: -20°C ~ +70°C
Temperatura de almacenamiento: -30°C ~ +80°C
Humedad: ≤ 90% HR (60°C)

Dibujo mecánico
Las dimensiones exteriores y el dibujo mecánico se proporcionan como referencia de integración (114,70 × 184,10 × 3,10 mm).

Especificaciones técnicas

• Modelo: YX08025252481HB
• Marca: Yousee
• Tamaño de pantalla: 8,0 pulgadas
• Resolución: 800 × 1280 (RGB)
• Tipo de LCD: IPS TFT-LCD, transmisivo
• Modo de visualización: Normally Black
• Área activa: 107,64 × 172,22 mm
• Dimensiones exteriores: 114,70 × 184,10 × 3,10 mm
• Píxel pitch: 0,13455 × 0,13455 mm
• Disposición de píxeles: Franja vertical RGB
• Dirección de visión: All-O'Clock (IPS)
• Interfaz: MIPI DSI
• Retroiluminación: LED blanco
• Relación de contraste: 800 : 1
• Luminancia: 500 cd/m²
• Uniformidad de luminancia: 80 %
• Ángulo de visión (CR ≥ 10): 80° (todas las direcciones)
• Tiempo de respuesta: 25 ms
• Temperatura de funcionamiento: -20°C ~ +70°C
• Temperatura de almacenamiento: -30°C ~ +80°C
• Humedad: ≤ 90% HR (60°C)
