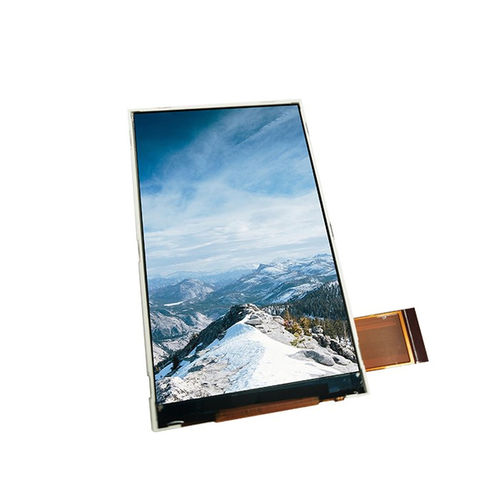

Módulo de visualización TFT LCD YX35023A

IPSde color480 x 800

Descripción del producto
El YX35023A de Yousee es un módulo LCD TFT de 3,5 pulgadas con resolución RGB de 480×800 y una doble interfaz 3SPI + RGB. Con el controlador ST7701S, admite control MCU por SPI y entrada de vídeo RGB de alta velocidad, adecuado para HMI industriales, equipos médicos, terminales inteligentes y sistemas embebidos que requieren una pantalla compacta con alta densidad de información.

Especificaciones básicas

• Modelo: YX35023A
• Marca: Yousee
• Tamaño de pantalla: 3,5 pulgadas
• Resolución: 480 (RGB) × 800
• Tipo de LCD: TFT-LCD, transmissive
• Área activa: 45,36 × 75,60 mm
• Dimensiones externas: 51,32 × 86,61 × 2,20 mm
• Pitch de píxel: 0,0945 × 0,0945 mm
• Dirección de visión: All O’Clock (amplio ángulo)
• Driver IC: ST7701S
• Interfaz: 3SPI + RGB (interfaz dual)

Dibujo mecánico
Se proporciona el dibujo mecánico del módulo; las dimensiones y los detalles de montaje coinciden con las especificaciones básicas para su integración en carcasas y PCBs.

Características ópticas

• Resolución: 480 × 800
• Relación de contraste: 600 : 1 (típ.)
• Gama de color: 60% (típ.)
• Luminancia: 500 cd/m² (típ.)
• Uniformidad de luminancia: 80% (típ.)
• Ángulo de visión (CR ≥ 10): 70° (todas direcciones)
• Tiempo de respuesta: 25 ms (típ.)

Condiciones de funcionamiento

• Temperatura de funcionamiento: -20°C a +70°C
• Temperatura de almacenamiento: -30°C a +80°C
• Humedad: ≤ 90% HR (60°C)

Aplicaciones

• HMI industriales y paneles de control
• Pantallas para equipos médicos
• Terminales inteligentes y dispositivos portátiles
• Sistemas embebidos con interfaces Android o Linux

Especificaciones técnicas

• Área activa: 45,36 × 75,60 mm
• Dimensiones externas: 51,32 × 86,61 × 2,20 mm
• Pitch de píxel: 0,0945 × 0,0945 mm
• Interfaz: 3SPI + RGB
• Driver IC: ST7701S
• Relación de contraste: 600 : 1
• Luminancia: 500 cd/m²
• Dirección de visión: All O’Clock
• Tiempo de respuesta: 25 ms
