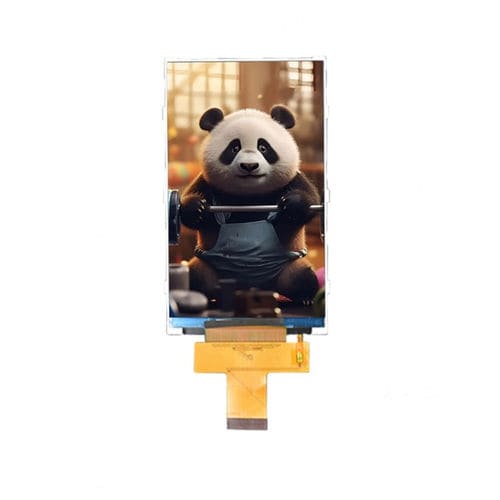

Módulo de visualización TFT LCD YX43025A

IPSde color480 x 272

Descripción
El YX43025A es un módulo de pantalla TFT-LCD IPS de 4,3 pulgadas con resolución 480×272 y opciones de interfaz MCU y SPI, diseñado para paneles de control industriales, sistemas embebidos, dispositivos portátiles y aplicaciones HMI.

Características principales

• TFT-LCD IPS transmisivo de 4,3 pulgadas
• Resolución 480 (RGB) × 272
• Modos de interfaz: MCU 8/9/16 bits, SPI de 3/4 hilos, Dual SPI
• Ángulo de visión All‑O’Clock (IPS)
• Luminancia 500 cd/m², relación de contraste 800:1

Variantes del modelo

• YX43025A
• YX43025ART

Especificaciones básicas (tabla)
Elemento — Especificación
Tamaño de pantalla — 4,3 pulgadas
Tipo de LCD — IPS TFT-LCD, transmisivo
Resolución — 480 (RGB) × 272
Área activa — 95,04 × 53,86 mm
Dimensiones exteriores — 105,5 × 67,2 × 3,0 mm
Pitch de píxel — 0,198 × 0,198 mm
Dirección de visión — All‑O’Clock
Interfaz — MCU 8/9/16 bits, SPI 3/4 hilos, Dual SPI

Características ópticas (tabla)
Parámetro — Típico
Resolución — 480 × 272
Relación de contraste — 800 : 1
Gama de color — 60%
Luminancia — 500 cd/m²
Uniformidad de luminancia — 80%
Ángulo de visión (CR ≥ 10) — 80° (todas las direcciones)
Tiempo de respuesta — 25 ms

Condiciones de operación (tabla)
Elemento — Rango
Temperatura de funcionamiento — -20°C ~ +70°C
Temperatura de almacenamiento — -30°C ~ +80°C
Humedad — ≤ 90% HR (60°C)

Especificaciones técnicas

• Modelo: YX43025A
• Tamaño de pantalla: 4,3 pulgadas
• Resolución: 480 (RGB) × 272
• Tipo de LCD: IPS TFT-LCD, transmisivo
• Área activa: 95,04 × 53,86 mm
• Dimensiones exteriores: 105,5 × 67,2 × 3,0 mm
• Pitch de píxel: 0,198 × 0,198 mm
• Dirección de visión: All‑O’Clock (IPS)
• Opciones de interfaz: MCU 8/9/16 bits, SPI 3 hilos, SPI 4 hilos, Dual SPI
• Relación de contraste: 800:1
• Gama de color: 60%
• Luminancia: 500 cd/m²
• Uniformidad de luminancia: 80%
• Ángulo de visión (CR ≥ 10): 80° (todas las direcciones)
• Tiempo de respuesta: 25 ms
• Temperatura de funcionamiento: -20°C a +70°C
• Temperatura de almacenamiento: -30°C a +80°C
• Humedad: ≤ 90% HR (60°C)
