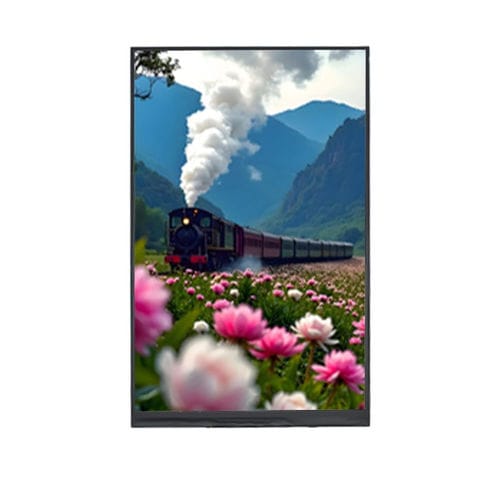

Módulo de visualización TFT LCD YX08017482717NA

TNde color1024 x 768

Visión general
El YX08017482717NA es un módulo de pantalla TFT-LCD de 8,0 pulgadas de Yousee con resolución 1024×768 (XGA) e interfaz LVDS. Está pensado para sistemas de control industrial, paneles HMI, equipos médicos y aplicaciones integradas que requieran transmisión de señal estable y rendimiento fiable a largo plazo. La resolución XGA proporciona proporciones equilibradas de pantalla y detalle claro para visualización de datos e interfaces gráficas, mientras que la interfaz LVDS ofrece integridad de señal en entornos con ruido eléctrico.

Características clave

• Tamaño de pantalla: 8,0 pulgadas
• Resolución: 1024 (RGB) × 768 (XGA)
• Interfaz: LVDS
• Tipo de LCD: TFT-LCD, transmisivo
• Modo de visualización: Normally Black
• Dirección de visión: 6 en punto (TN)
• Retroiluminación: LED blanca

Especificaciones técnicas

• Código de producto: YX08017482717NA
• Marca: Yousee
• Área activa: 162.05 × 121.54 mm
• Dimensiones exteriores: 170.60 × 136.40 × 3.80 mm
• Pitch de píxel: 0.15825 × 0.15825 mm
• Disposición de píxeles: franja vertical RGB
• Relación de contraste (típ.): 700 : 1
• Luminancia (típ.): 300 cd/m²
• Uniformidad de luminancia: 80%
• Ángulo de visión (CR ≥ 10): 70° / 70° / 60° / 70°
• Tiempo de respuesta (típ.): 25 ms
• Temperatura de funcionamiento: -10°C ~ +60°C
• Temperatura de almacenamiento: -20°C ~ +70°C

Características ópticas
El módulo proporciona resolución XGA con relación de contraste típica de 700:1 y luminancia típica de 300 cd/m². Los ángulos de visión y la uniformidad están especificados para su integración en instalaciones fijas y paneles de instrumentos.

Condiciones de funcionamiento
Diseñado para rangos ambientales industriales estándar: funcionamiento -10°C a +60°C, almacenamiento -20°C a +70°C. Consultar los datos del fabricante para derating térmico y vida útil del retroiluminado en funcionamiento continuo.

Mecánica e integración
Se proporcionan dimensiones exteriores y planos mecánicos para la referencia de montaje y cortes de panel. El perfil de 3,80 mm es adecuado para carcasas integradas y armarios de control con espacio limitado.

Aplicaciones

• Paneles de control y automatización industrial
• HMI e interfaces de operador
• Equipos médicos con pantallas integradas
• Sistemas embebidos e instrumentación
