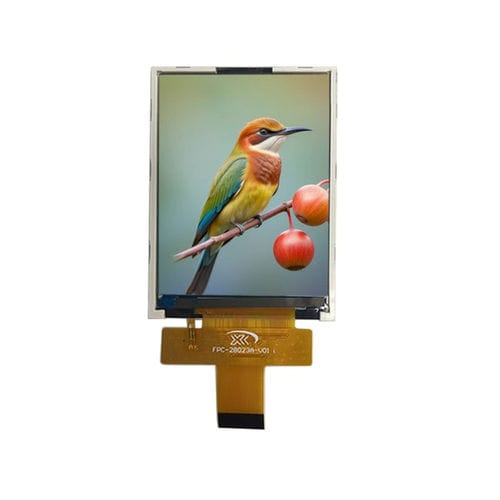

Módulo de visualización TFT LCD YX28023A

IPSde color480 x 640

Descripción general
El YX28023A es un módulo de pantalla TFT LCD de 2,8 pulgadas con alta resolución de 480×640 RGB y una interfaz MIPI DSI, diseñado para aplicaciones embebidas avanzadas y terminales inteligentes. Con alta densidad de píxeles y ángulo de visión All-O’Clock (IPS), este módulo ofrece imágenes nítidas, gráficos fluidos y color consistente desde cualquier dirección. Equipado con el controlador ST7701S, admite transmisión de datos a alta velocidad y es adecuado para plataformas embebidas basadas en Linux, Android y sistemas de alto rendimiento. Su diseño mecánico delgado y su contorno compacto facilitan la integración en instrumentos portátiles, controladores inteligentes, terminales POS y dispositivos médicos donde se requiere alta calidad de pantalla y espacio limitado.

Especificaciones básicas
Tamaño de pantalla: 2,8 pulgadas
Tipo de LCD: TFT-LCD, transmisivo
Resolución: 480 (RGB) × 640
Área activa: 43,20 × 57,60 mm
Dimensiones externas: 50,00 × 69,20 × 2,34 mm
Pitch de píxel: 0,090 × 0,090 mm
Dirección de visión: All O’Clock (IPS)
Driver IC: ST7701S
Interfaz: MIPI DSI
Retroiluminación: LED blancas × 4
Tensión de entrada LCM: 2,8 V (typ.)

Dibujo mecánico
Se proporciona el dibujo mecánico y el contorno del módulo para referencia de integración y montaje.

Características ópticas
Resolución: 480 × 640
Relación de contraste: 800 : 1
Gama de color: 60%
Luminancia: 300 cd/m² (typ.)
Uniformidad de luminancia: 80%
Ángulo de visión (CR≥10): 80° (todas las direcciones)
Tiempo de respuesta: 35 ms

Características eléctricas
Tensión analógica (VCC): 2,8 V (typ.)
Tensión lógica (IOVCC): 1,8 V (typ.)
Rango de tensión de entrada: 1,65 – 3,3 V

Características de la retroiluminación
Tipo de LED: LED blanca
Cantidad de LED: 4 uds
Tensión directa: 3,2 V
Corriente de conducción: 80 mA

Condiciones de funcionamiento
Temperatura de funcionamiento: -20°C ~ +70°C
Temperatura de almacenamiento: -30°C ~ +80°C
Humedad: ≤ 90% HR (60°C)

Características / Especificaciones técnicas

• Modelo: YX28023A
• Marca: Yousee
• Tamaño de pantalla: 2,8 pulgadas
• Resolución: 480 × 640 (RGB)
• Tipo de LCD: TFT-LCD, transmisivo, visión IPS
• Interfaz: MIPI DSI
• Driver IC: ST7701S
• Área activa: 43,20 × 57,60 mm
• Dimensiones externas: 50,00 × 69,20 × 2,34 mm
• Pitch de píxel: 0,090 × 0,090 mm
• Retroiluminación: 4 × LED blancas (Tensión directa 3,2 V, Corriente 80 mA)
• Luminancia típica: 300 cd/m²; uniformidad 80%
• Relación de contraste: 800:1; gama de color ≈ 60%
• Ángulo de visión: All O’Clock, 80° (CR≥10)
• Tiempo de respuesta: 35 ms
• Tensión de entrada LCM: 2,8 V (typ.); tensión I/O lógica 1,8 V; rango de entrada 1,65–3,3 V
• Rango de temperatura de funcionamiento: -20°C a +70°C; almacenamiento: -30°C a +80°C
