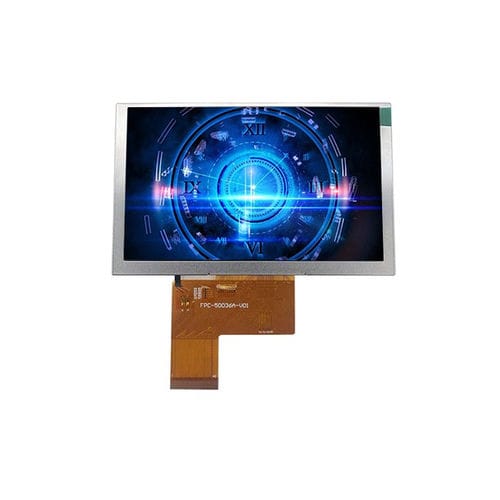

Módulo de visualización LED YX070IK27842472A

TFT LCDIPSde color

Descripción general
El YX070IK27842472A es un módulo de pantalla TFT LCD de 7,0 pulgadas de alta luminosidad con resolución 800×480 e interfaz RGB de 24 bits. Diseñado para sistemas de control industrial, equipos exteriores, pantallas para vehículos y aplicaciones integradas, ofrece buena legibilidad en ambientes de alta iluminación con luminancia típica de hasta 900 cd/m². El módulo funciona en modo Normally Black y emplea tecnología IPS para ángulos de visión amplios y reproducción de color uniforme.

Especificaciones básicas
Tamaño de pantalla: 7.0 inch
Tipo de LCD: TFT-LCD, transmisivo
Modo de visualización: Normally Black
Resolución: 800 (RGB) × 480
Área activa: 153.84 × 85.63 mm
Dimensiones exteriores: 165.0 × 100.0 × 5.7 mm
Pitch de píxel: 0.1506 × 0.1432 mm
Disposición de píxeles: RGB Vertical Stripe
Dirección de visualización: All-O’Clock
Interfaz: 24-bit RGB
Retroiluminación: LED blanco

Características ópticas
Resolución (típica): 800 × 480
Relación de contraste (típica): 800 : 1
Luminancia (típica): 900 cd/m²
Uniformidad de luminancia (típica): 80%
Ángulo de visión (CR ≥ 10, típico): 80° (todas direcciones)
Tiempo de respuesta (típico): 25 ms

Dibujo mecánico
El diagrama mecánico y las dimensiones se facilitan en la página del producto para referencia de integración. Las dimensiones y detalles de montaje permiten la integración en paneles y sistemas HMI.

Notas adicionales del producto
El módulo utiliza retroiluminación LED blanca y una interfaz de entrada RGB de 24 bits. Es apto para aplicaciones legibles a la luz del sol y orientado a despliegues industriales y exteriores que requieran alta luminosidad y amplio ángulo de visión.

Características / especificaciones técnicas

• Model: YX070IK27842472A
• Tamaño de pantalla: 7.0 inch
• Resolución: 800 (RGB) × 480
• Tipo de LCD: TFT-LCD, transmisivo
• Modo de visualización: Normally Black
• Tecnología de visualización: IPS (amplio ángulo) / Dirección de visualización: All-O'Clock
• Interfaz: 24-bit RGB
• Retroiluminación: LED blanco
• Área activa: 153.84 × 85.63 mm
• Dimensiones exteriores: 165.0 × 100.0 × 5.7 mm
• Pitch de píxel: 0.1506 × 0.1432 mm
• Disposición de píxeles: RGB Vertical Stripe
• Relación de contraste (typ): 800 : 1
• Luminancia (typ): 900 cd/m² (legible a la luz solar / alta luminosidad)
• Uniformidad de luminancia (typ): 80%
• Ángulo de visión (CR ≥ 10): 80° (todas direcciones)
• Tiempo de respuesta (typ): 25 ms
• Temperatura de funcionamiento: -20°C a +60°C
• Temperatura de almacenamiento: -30°C a +70°C
• Aplicaciones típicas: control industrial, equipos exteriores, pantallas para vehículos, sistemas embebidos
