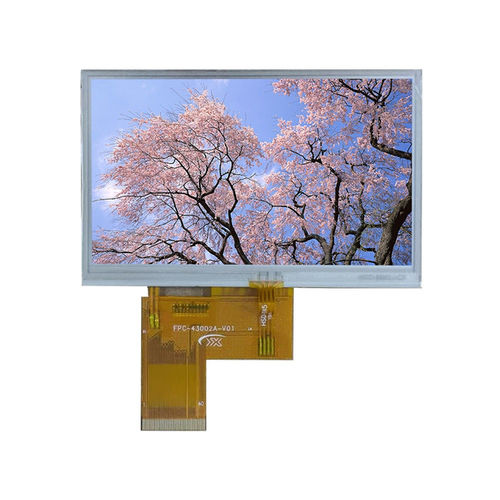

Módulo de visualización TFT LCD YX43002A
IPSLCD/ISTNtáctil

Módulo de visualización TFT LCD - YX43002A - Shenzhen Yousee Technology Co., Ltd. - IPS / LCD/ISTN / táctil
Módulo de visualización TFT LCD - YX43002A - Shenzhen Yousee Technology Co., Ltd. - IPS / LCD/ISTN / táctil
Módulo de visualización TFT LCD - YX43002A - Shenzhen Yousee Technology Co., Ltd. - IPS / LCD/ISTN / táctil - imagen - 2
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Shenzhen Yousee Technology Co., Ltd.

Características

Tipo de pantalla
TFT LCD, IPS, LCD/ISTN, táctiles
Tipo
de color
Formato
480 x 272
Tamaño de la pantalla
4,3"
Aplicaciones
para instrumentación, para cuadros de mando, industriales, para mediciones de corriente, para refrigeradores, para vehículos, para grupos electrógenos, para estaciones de servicio, para equipamientos médicos, para medición de caudal, de control, para medición de nivel de cubas, para instalaciones de pesaje, medida de fuerza, médicos, a distancia, para sensores, para estaciones de recarga para vehículos eléctricos, para medición de CO2, para aplicaciones marinas, hora-fecha-temperatura, de codificador, de información, HMI, para mediciones de temperatura, para la logística, para la industria medioambiental, para mediciones de resistencia, para telemandos, para la industria de la energía, de acoplamiento, para entornos agresivo, para mediciones de presión, para medidores de gas, para el transporte, de seguridad, de potencia, de comunicación visual
Interfaz
RGB, SPI, MIPI
Estructura
compactos
Configuración/montaje
portátiles, de interior, empotrables
Tipo de protección
IP65, resistentes al agua
Otras características
con gran ángulo de visión, a medida, de fuerte contraste, con controlador, de alta luminosidad, legibles a la luz del sol, interactivos, con vidrio protector, intensidad luminosa regulable
Longitud

105,5 mm
(4,154 in)

Anchura

67,2 mm
(2,6457 in)

Grosor

3 mm
(0,118 in)

Temperatura de uso

Mín.: -20 °C
(-4 °F)

Máx.: 70 °C
(158 °F)

Descripción

Descripción general del producto
El YX43002A es un módulo de visualización LCD TFT IPS de 4,3 pulgadas con resolución 480×272 y la interfaz RGB de 40 pines, diseñado para paneles de control industriales, terminales médicos y sistemas HMI embebidos. El panel IPS y el ángulo de visión All-O'Clock ofrecen colores consistentes y buena legibilidad desde cualquier dirección. El controlador SC7283A garantiza procesamiento estable de la señal RGB y funcionamiento fiable a largo plazo. Su tamaño compacto y alta luminancia lo hacen adecuado para consolas de control, dispositivos de mano y equipos embebidos profesionales.

Especificaciones básicas
  • Modelo: YX43002A
  • Tamaño de pantalla: 4,3 pulgadas
  • Tipo de LCD: IPS TFT-LCD, transmisivo
  • Resolución: 480 (RGB) × 272
  • Área activa: 95,04 × 53,86 mm
  • Dimensiones exteriores: 105,5 × 67,2 × 3,0 mm
  • Pitch de píxel: 0,198 × 0,198 mm
  • Dirección de visión: All-O'Clock
  • Driver IC: SC7283A
  • Interfaz: RGB 40 pines


Dibujo mecánico
Se proporcionan dibujos mecánicos y cotas de montaje para la integración y la referencia de corte de panel, facilitando el ensamblaje y el diseño de la carcasa.

Características ópticas
  • Resolución: 480 × 272
  • Relación de contraste (típ.): 800:1
  • Gama de color (típ.): 60%
  • Luminancia (típ.): 550 cd/m²
  • Uniformidad de luminancia (típ.): 80%
  • Ángulo de visión (CR ≥ 10): 80° (todas las direcciones)
  • Tiempo de respuesta (típ.): 25 ms


Condiciones de funcionamiento
  • Temperatura de funcionamiento: -20°C a +70°C
  • Temperatura de almacenamiento: -30°C a +80°C
  • Humedad: ≤ 90% RH (60°C)


Aplicaciones
  • Paneles de control industriales
  • Terminales médicos
  • Sistemas HMI embebidos
  • Consolas de control y dispositivos portátiles


Características técnicas
  • Driver IC: SC7283A para procesamiento RGB estable
  • Interfaz RGB paralela de 40 pines para conexión directa a MCU/FPGA
  • Panel IPS de gran ángulo (All-O'Clock) para legibilidad multiángulo
  • Alta luminancia y buena uniformidad para uso industrial en interiores
  • Dimensiones compactas aptas para integración en paneles y carcasas portátiles
