Módulo de visualización TFT LCD YX07022542716H series

IPSde color1024 x 600

Descripción del producto

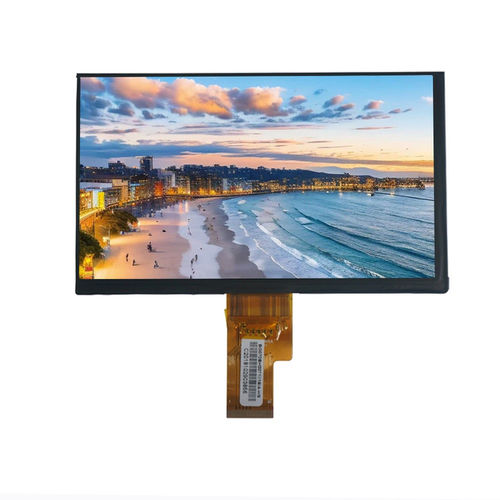

El YX07022542716HB es un módulo de visualización IPS TFT-LCD de 7,0 pulgadas con resolución 1024×600 (WSVGA) e interfaz LVDS, desarrollado para sistemas de control industrial, paneles HMI, equipos embebidos y aplicaciones profesionales de visualización. Con tecnología IPS y ángulo de visión All-O'Clock, la pantalla ofrece colores consistentes, contraste estable y buena visibilidad desde todas las direcciones. La interfaz LVDS garantiza transmisión de señal estable y alta inmunidad al ruido, compatible con operación a largo plazo en entornos industriales y embebidos. Su formato estándar de 7 pulgadas facilita la integración mecánica en diseños de sistemas existentes.

Características clave

• Tamaño de pantalla: 7,0 pulgadas
• Resolución: 1024 (RGB) × 600 (WSVGA)
• IPS TFT-LCD, tipo transmisivo para amplios ángulos de visión y color estable
• Dirección de visión All-O'Clock (visión amplia)
• Modo de visualización: Normally Black
• Interfaz LVDS para transmisión de señal estable e inmunidad al ruido
• Retroiluminación: LED blanca
• Diseñado para HMI industrial, sistemas embebidos y pantallas profesionales

Especificaciones básicas
Tamaño de pantalla: 7,0 pulgadas
Tipo de LCD: IPS TFT-LCD, transmisivo
Modo de visualización: Normally Black
Resolución: 1024 (RGB) × 600
Área activa: 154,21 × 85,92 mm
Dimensiones externas: 164,9 × 100,0 × 2,8 mm
Pitch de píxel: 0,1926 × 0,1926 mm
Dirección de visión: All-O'Clock (IPS)
Interfaz: LVDS
Retroiluminación: LED blanca

Dibujo mecánico
Se suministran dibujos mecánicos e imágenes de dimensiones para referencia de integración y montaje (imágenes de dimensiones disponibles en la página del producto).

Características ópticas
Resolución: 1024 × 600
Relación de contraste: 800 : 1
Gama de color: 60%
Brillo: 300 cd/m²
Uniformidad de brillo: 80%
Ángulo de visión (CR ≥ 10): 80° (todas las direcciones)
Tiempo de respuesta: 25 ms

Condiciones de funcionamiento
Temperatura de funcionamiento: -20°C ~ +70°C
Temperatura de almacenamiento: -30°C ~ +80°C
Humedad: ≤ 90% HR (60°C)

Variantes disponibles

• YX07022542716HB (base)
• YX07022542716HBCT2 (variante)
• YX07022542716HBRT (variante)

Especificaciones técnicas

• Familia de modelos: serie YX0702
• Tamaño de pantalla: 7,0 pulgadas
• Resolución: 1024×600 (WSVGA)
• Tipo de panel: IPS TFT-LCD (transmisivo)
• Interfaz: LVDS
• Retroiluminación: LED blanca
• Área activa: 154,21 × 85,92 mm
• Dimensiones externas: 164,9 × 100,0 × 2,8 mm
• Pitch de píxel: 0,1926 × 0,1926 mm
• Dirección de visión: All-O'Clock
• Relación de contraste: 800:1
• Brillo: 300 cd/m²
• Tiempo de respuesta: 25 ms
• Temperatura de funcionamiento: -20°C a +70°C
• Temperatura de almacenamiento: -30°C a +80°C
• Humedad: ≤ 90% HR (60°C)
