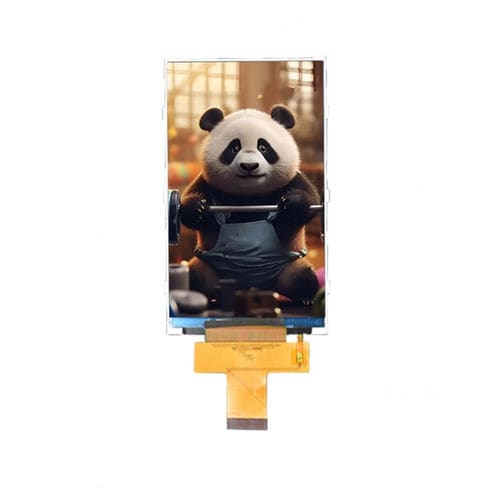

Módulo de visualización TFT LCD YX43022A

IPSde color800 x 480

Descripción del producto
El YX43022A (Yousee) es un módulo de pantalla TFT LCD IPS de 4,3" con resolución 800×480 (WVGA) y interfaz LVDS, desarrollado para sistemas de control industrial, terminales embebidos, equipos médicos y aplicaciones HMI profesionales. La tecnología IPS y el ángulo de visión All-O’Clock proporcionan colores consistentes y calidad de imagen estable desde cualquier dirección. El controlador ST7262 ofrece transmisión LVDS fiable para transferencia de datos a alta velocidad y bajo ruido. Su formato compacto de 4,3" y una luminancia de 500 cd/m² hacen que el módulo sea adecuado para equipos interiores y semi-exteriores que requieren buena visibilidad y rendimiento de pantalla preciso.

Especificaciones básicas
Ítem — Especificación
Tamaño de pantalla — 4,3 pulgadas
Tipo de LCD — IPS TFT-LCD, transmisivo
Resolución — 800 (RGB) × 480
Área activa — 95.04 × 53.86 mm
Dimensiones externas — 105.4 × 67.15 × 3.0 mm
Pitch de píxel — 0.1926 × 0.1926 mm
Dirección de visión — All-O’Clock
Driver IC — ST7262
Interfaz — LVDS

Plano mecánico
Se proporcionan dibujos mecánicos y imágenes de dimensiones para referencia de montaje e integración.

Características ópticas
Parámetro — Típico
Resolución — 800 × 480
Relación de contraste — 800 : 1
Gama de color — 60%
Luminancia — 500 cd/m²
Uniformidad de luminancia — 80%
Ángulo de visión (CR ≥ 10) — 80° (todas las direcciones)
Tiempo de respuesta — 25 ms

Condiciones de funcionamiento
Ítem — Rango
Temperatura de funcionamiento — -20°C ~ +70°C
Temperatura de almacenamiento — -30°C ~ +80°C
Humedad — ≤ 90% HR (60°C)

Especificaciones técnicas

• Modelo: YX43022A
• Tamaño de pantalla: 4,3 pulgadas
• Resolución: 800 (RGB) × 480 (WVGA)
• Tipo de LCD: IPS TFT-LCD, transmisivo
• Interfaz: LVDS
• Driver IC: ST7262
• Área activa: 95.04 × 53.86 mm
• Dimensiones externas: 105.4 × 67.15 × 3.0 mm
• Pitch de píxel: 0.1926 × 0.1926 mm
• Relación de contraste: 800:1
• Gama de color: 60%
• Luminancia: 500 cd/m²
• Uniformidad de luminancia: 80%
• Ángulo de visión: All-O’Clock, 80° (todas las direcciones)
• Tiempo de respuesta: 25 ms
• Temperatura de funcionamiento: -20°C ~ +70°C
• Temperatura de almacenamiento: -30°C ~ +80°C
• Humedad: ≤ 90% HR (60°C)
