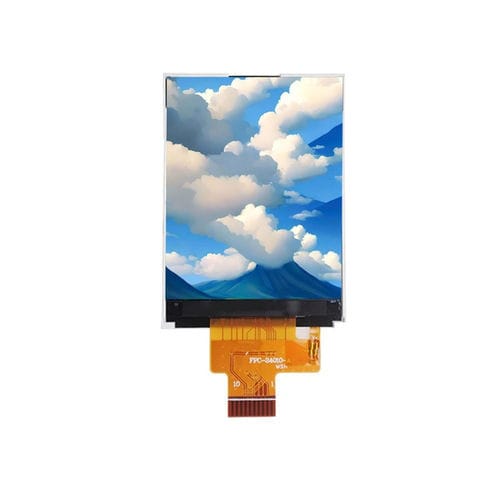

Módulo de visualización TFT LCD YX24058A

de colorde alta resolución480 x 640

Resumen
El YX24058A es un módulo de pantalla TFT-LCD MIPI de 2,4 pulgadas de Yousee, con resolución RGB 480×640 y ángulo de visión All O’Clock. Con el controlador ST7701S, admite transmisión de datos a alta velocidad para plataformas Linux, Android y sistemas embebidos de alto rendimiento. Su diseño compacto y alta densidad de píxeles facilita la integración en instrumentos portátiles, controladores inteligentes, terminales POS y dispositivos médicos donde el espacio es limitado y se requiere una visualización nítida.

Especificaciones básicas
Tamaño de pantalla: 2,4 pulgadas
Tipo de LCD: TFT-LCD, transmisivo
Resolución: 480 (RGB) × 640
Área activa: 36,72 × 48,96 mm
Dimensiones exteriores: 41,72 × 60,26 × 2,15 mm
Pitch de píxel: 0,0765 × 0,0765 mm
Dirección de visión: All O’Clock
Driver IC: ST7701S
Interfaz: MIPI DSI

Condiciones de funcionamiento
Temperatura de funcionamiento: -20°C ~ +70°C
Temperatura de almacenamiento: -30°C ~ +80°C
Humedad: ≤ 90% HR (60°C)

Dibujo mecánico
En la página del producto se proporciona un dibujo mecánico y una imagen del contorno para referencia de integración y montaje.

Especificaciones técnicas

• Modelo: YX24058A
• Tamaño de pantalla: 2,4 pulgadas
• Resolución: 480×640 (RGB)
• Tipo de LCD: TFT-LCD, transmisivo
• Área activa: 36,72 × 48,96 mm
• Dimensiones exteriores: 41,72 × 60,26 × 2,15 mm
• Pitch de píxel: 0,0765 × 0,0765 mm
• Dirección de visión: All O’Clock (gran ángulo de visión)
• Driver IC: ST7701S
• Interfaz: MIPI DSI
• Aplicaciones típicas: instrumentos portátiles, controladores inteligentes, terminales POS, dispositivos médicos
• Temperatura de funcionamiento: -20°C a +70°C
• Temperatura de almacenamiento: -30°C a +80°C
• Humedad: ≤ 90% HR (60°C)
