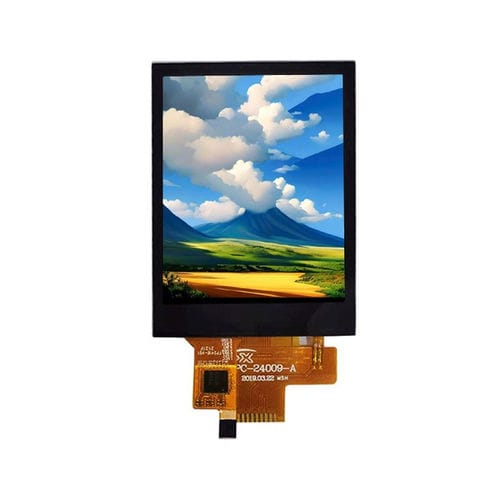

Módulo de visualización TFT LCD YX24009A

IPSde color240 x 320

Descripción general
El YX24009A es un módulo LCD TFT IPS transmisivo de 2,4 pulgadas con resolución 240×320, amplios ángulos de visión y colores estables. Está controlado por el IC ST7789V y utiliza una interfaz SPI para una integración sencilla con plataformas basadas en MCU y sistemas embebidos. El módulo es adecuado para HMI, dispositivos portátiles, instrumentos portátiles, equipos médicos, controladores industriales y terminales inteligentes.

Especificaciones clave

• Modelo: YX24009A
• Marca: Yousee
• Tamaño de pantalla: 2,4 pulgadas (Área activa: 36,72 × 48,96 mm)
• Resolución: 240 (RGB) × 320
• Tipo de LCD: IPS TFT-LCD, transmisivo
• Driver IC: ST7789V
• Interfaz: SPI
• Dimensiones exteriores: 42,72 × 60,26 × 2,45 mm
• Pitch de píxel: 0,153 × 0,153 mm
• Retroiluminación: 4 × LED blancas
• Tensión de entrada LCM: 2,8 ±0,1 V

Características ópticas

• Relación de contraste: 800:1
• Gama de color: 70%
• Luminancia: 250 cd/m²
• Uniformidad de luminancia: 80%
• Ángulo de visión (CR ≥ 10): 80° (todas las direcciones)
• Tiempo de respuesta: 16 ms

Mecánica y ambiente

• Dimensiones: 42,72 × 60,26 × 2,45 mm
• Área activa: 36,72 × 48,96 mm
• Temperatura de funcionamiento: -20°C a +70°C
• Temperatura de almacenamiento: -30°C a +80°C
• Humedad: ≤ 90% HR (60°C)

Aplicaciones

• Interfaces hombre‑máquina (HMI) y dispositivos portátiles
• Instrumentos portátiles
• Dispositivos médicos
• Controladores industriales
• Terminales inteligentes
