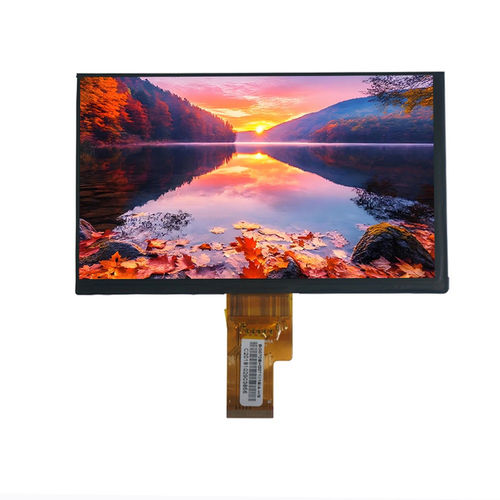

Módulo de visualización TFT LCD YX10121151816HE

TNde color1024 x 600

Resumen
El YX10121151816HE es un módulo de pantalla TFT LCD de 10,1" con resolución 1024×600 (WSVGA) e interfaz LVDS, diseñado para HMI industriales, dispositivos integrados y aplicaciones profesionales de visualización que requieren transmisión de señal estable y fiabilidad a largo plazo. El área de visualización de 10,1" mejora la legibilidad en paneles de operador, estaciones de monitorización y cuadros de control gráficos. El modo Normally Black y la interfaz LVDS proporcionan contraste equilibrado y buena inmunidad a interferencias en entornos con ruido eléctrico.

Especificaciones básicas
Tamaño de pantalla — 10,1 pulgadas
Tipo de LCD — TFT-LCD, transmisivo
Modo de visualización — Normally Black
Resolución — 1024 (RGB) × 600 (WSVGA)
Área activa — 222,72 × 125,28 mm
Dimensiones exteriores — 235,00 × 143,00 × 5,20 mm
Pitch de píxel — 0,2175 × 0,2088 mm
Disposición de píxeles — RGB Vertical Stripe
Dirección de visualización — 6 en punto (TN)
Interfaz — LVDS
Retroiluminación — LED blanca

Características ópticas
Resolución — 1024 × 600
Relación de contraste — 500 : 1
Luminancia — 300 cd/m²
Uniformidad de luminancia — 80%
Ángulo de visión (CR ≥ 10) — 70° / 70° / 50° / 70°
Tiempo de respuesta — 25 ms

Condiciones de funcionamiento
Temperatura de funcionamiento — -20°C a +70°C
Temperatura de almacenamiento — -30°C a +80°C
Humedad — ≤ 90% HR (60°C)

Aplicaciones

• Sistemas de control industrial
• Interfaces Hombre‑Máquina (HMI)
• Dispositivos embebidos y pantallas profesionales
• Paneles de operador, sistemas de monitorización y cuadros de control gráficos

Especificaciones técnicas

• Modelo: YX10121151816HE
• Marca: Yousee
• Tamaño de pantalla: 10,1 pulgadas
• Resolución: 1024 (RGB) × 600 (WSVGA)
• Tipo de LCD: TFT-LCD, transmisivo
• Modo de visualización: Normally Black
• Dirección de visualización: 6 en punto (TN)
• Interfaz: LVDS
• Área activa: 222,72 × 125,28 mm
• Dimensiones exteriores: 235,00 × 143,00 × 5,20 mm
• Pitch de píxel: 0,2175 × 0,2088 mm
• Disposición de píxeles: RGB Vertical Stripe
• Retroiluminación: LED blanca
• Relación de contraste: 500:1
• Luminancia: 300 cd/m²
• Uniformidad de luminancia: 80%
• Ángulo de visión (CR ≥ 10): 70°/70°/50°/70°
• Tiempo de respuesta: 25 ms
• Temperatura de funcionamiento: -20°C a +70°C
• Temperatura de almacenamiento: -30°C a +80°C
• Humedad: ≤ 90% HR (60°C)
