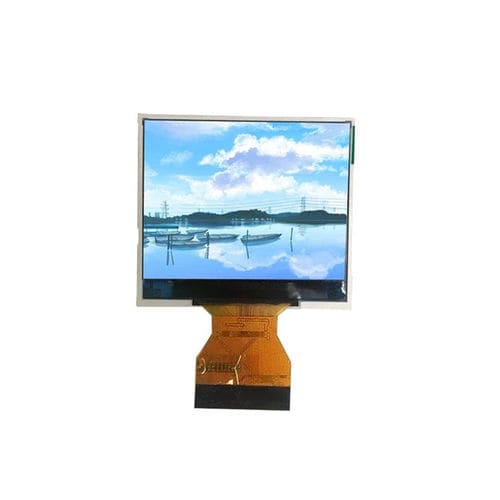

Módulo de visualización TFT LCD YX20013A

IPStáctilde color

Descripción del producto
El YX20013A es un módulo de pantalla táctil LCD TFT IPS transmisivo de 2,0 pulgadas con resolución 320×240 (RGB). Integra el controlador ILI9342C, admite interfaz 3SPI + RGB y cuenta con retroiluminación de 3 LED blancos. Está pensado para sistemas basados en MCU y procesadores embebidos que requieren una pantalla táctil compacta y de amplio ángulo de visión.

Especificaciones principales

• Modelo: YX20013A
• Tamaño de pantalla: 2,0 pulgadas
• Resolución: 320 × 240 (RGB)
• Área activa: 40,8 × 30,6 mm
• Dimensiones externas: 46,1 × 40,96 × 2,53 mm
• Pitch de píxel: 0,1275 × 0,1275 mm
• Tipo de LCD: IPS TFT-LCD, transmisivo
• Dirección de visión: vista amplia IPS
• Driver IC: ILI9342C
• Interfaz: 3SPI + RGB
• Retroiluminación: 3 × LED blancos
• Relación de contraste: 800:1 (típico)
• Gama de color: 60% (típico)
• Luminancia: 300 cd/m² (típico)
• Uniformidad de luminancia: 80% (típico)
• Tiempo de respuesta: 25 ms (típico)

Plano mecánico
Dimensiones mecánicas: 46,1 × 40,96 × 2,53 mm. Área activa: 40,8 × 30,6 mm. El plano mecánico y la ubicación de conectores se proporcionan para referencia de integración y montaje.

Características ópticas

• Relación de contraste: 800:1 (típico)
• Gama de color: 60% (típico)
• Luminancia: 300 cd/m² (típico)
• Uniformidad de luminancia: 80% (típico)
• Tiempo de respuesta: 25 ms (típico)

Características eléctricas

• Tensión de alimentación analógica (VCC): 3,3 V
• Nivel alto de entrada: ≥ 0,7 × IOVCC
• Nivel bajo de entrada: ≤ 0,3 × IOVCC

Condiciones de funcionamiento

• Temperatura de funcionamiento: -20°C a +70°C
• Temperatura de almacenamiento: -30°C a +80°C
• Humedad: ≤ 90% HR (60°C)

Aplicaciones

• Paneles de control industriales e HMI
• Instrumentos médicos portátiles
• Terminales inteligentes y dispositivos portátiles
• Sistemas embebidos y plataformas de desarrollo

Información de pedido
Modelo: YX20013A. Ficha técnica, dibujos mecánicos y opciones de personalización (tipo de táctil, configuración de interfaz) disponibles bajo petición. Contactar con el proveedor para plazos y precios por volumen.
