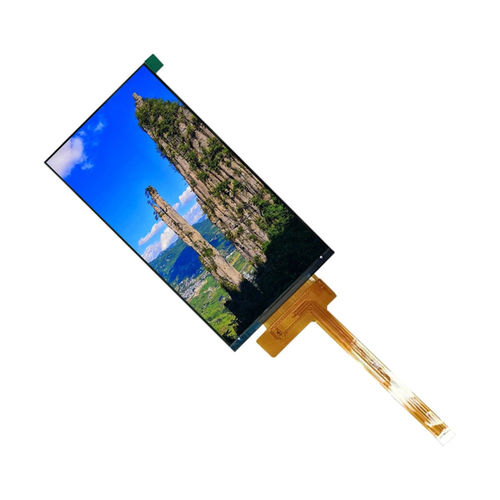

Módulo de visualización TFT LCD YX55027A

IPSde color480 x 960

Descripción general
El YX55027A es un módulo de pantalla TFT-LCD IPS de 5,45 pulgadas con resolución 480×960 en orientación vertical, desarrollado para terminales portátiles, dispositivos inteligentes, instrumentos portátiles y sistemas de visualización embebidos. La tecnología IPS y el ángulo de visión All-O'Clock proporcionan reproducción de color homogénea y buena legibilidad desde todas las direcciones. La interfaz MIPI DSI soporta transmisión de datos a alta velocidad para gráficos fluidos y interfaces de usuario responsivas.

Características clave

• Tamaño de pantalla: 5,45 pulgadas
• Resolución: 480 (RGB) × 960
• Tipo de LCD: IPS TFT-LCD, transmisivo
• Dirección de visión: All-O'Clock (amplio ángulo de visión)
• Driver IC: ST7701S
• Interfaz: MIPI DSI

Especificaciones básicas (tabla)
Tamaño de pantalla: 5,45 pulgadas
Tipo de LCD: IPS TFT-LCD, transmisivo
Resolución: 480 (RGB) × 960
Área activa: 61,92 × 123,84 mm
Dimensiones exteriores: 64,32 × 130,09 × 2,25 mm
Pasos de píxel: 0,129 × 0,129 mm
Dirección de visión: All-O'Clock
Driver IC: ST7701S
Interfaz: MIPI DSI

Características ópticas (tabla)
Resolución: 480 × 960
Relación de contraste: 800 : 1
Gama de color: 60%
Luminancia: 350 cd/m²
Uniformidad de luminancia: 80%
Ángulo de visión (CR ≥ 10): 80° (todas las direcciones)
Tiempo de respuesta: 25 ms

Condiciones de funcionamiento (tabla)
Temperatura de funcionamiento: -20°C ~ +70°C
Temperatura de almacenamiento: -30°C ~ +80°C
Humedad: ≤ 90% HR (60°C)

Dibujo mecánico
Dimensiones exteriores: 64,32 × 130,09 × 2,25 mm (dibujo mecánico disponible en la página del producto)

Aplicaciones

• Terminales portátiles
• Dispositivos inteligentes
• Instrumentos portátiles
• Sistemas de visualización embebidos

Especificaciones técnicas

• Modelo: YX55027A
• Tamaño de pantalla: 5,45 pulgadas
• Resolución: 480 (RGB) × 960
• Área activa: 61,92 × 123,84 mm
• Dimensiones exteriores: 64,32 × 130,09 × 2,25 mm
• Pasos de píxel: 0,129 × 0,129 mm
• Tipo de LCD: IPS TFT-LCD, transmisivo
• Dirección de visión: All-O'Clock
• Driver IC: ST7701S
• Interfaz: MIPI DSI
• Relación de contraste: 800 : 1
• Gama de color: 60%
• Luminancia: 350 cd/m²
• Uniformidad de luminancia: 80%
• Ángulo de visión (CR ≥ 10): 80° (todas las direcciones)
• Tiempo de respuesta: 25 ms
• Temperatura de funcionamiento: -20°C ~ +70°C
• Temperatura de almacenamiento: -30°C ~ +80°C
• Humedad: ≤ 90% HR (60°C)
