Módulo de visualización TFT LCD YX07021312416BC
TNde color1024 x 600

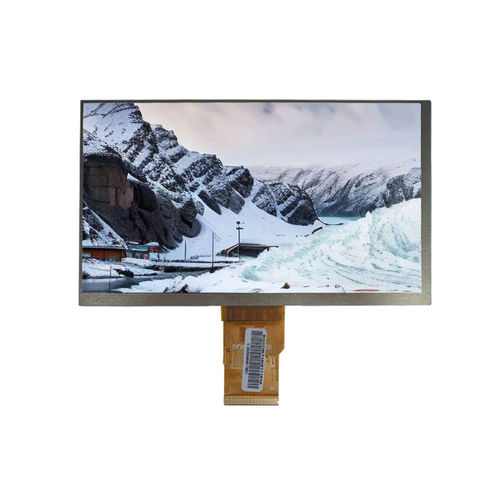

Módulo de visualización TFT LCD - YX07021312416BC - Shenzhen Yousee Technology Co., Ltd. - TN / de color / 1024 x 600
Módulo de visualización TFT LCD - YX07021312416BC - Shenzhen Yousee Technology Co., Ltd. - TN / de color / 1024 x 600
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Shenzhen Yousee Technology Co., Ltd.

Características

Tipo de pantalla
TFT LCD, TN
Tipo
de color
Formato
1024 x 600
Tamaño de la pantalla
7"
Aplicaciones
industriales, para cuadros de mando, HMI
Interfaz
RGB
Estructura
compactos
Configuración/montaje
portátiles, de exterior, de interior
Tipo de protección
IP65
Sistema operativo
Linux
Otras características
con gran ángulo de visión, a medida, económicos, con retroiluminación LED
Longitud

165 mm
(6,496 in)

Anchura

100 mm
(3,937 in)

Grosor

3,5 mm
(0,138 in)

Temperatura de uso

Mín.: -10 °C
(14 °F)

Máx.: 60 °C
(140 °F)

Descripción

Descripción del producto
El YX07021312416BC de Yousee es un módulo de visualización TFT-LCD de 7,0 pulgadas con resolución 1024×600 (WSVGA) e interfaz RGB de 24 bits. Diseñado para paneles de control industriales, sistemas HMI y pantallas integradas en automatización, ofrece mayor detalle que WVGA estándar y un modo transmisivo Normally White adecuado para entornos industriales interiores.

Características clave
  • Tamaño de pantalla: 7,0 pulgadas
  • Resolución: 1024 (RGB) × 600 (WSVGA)
  • Interfaz: RGB de 24 bits
  • Tipo de LCD: TFT-LCD, transmisiva
  • Modo de visualización: Normally White
  • Dirección de visualización: 6 en punto (TN)

Especificaciones básicas (tabla)
Display Size : 7.0 inch
LCD Type : TFT-LCD, Transmissive
Display Mode : Normally White
Resolution : 1024 (RGB) × 600
Active Area : 154.21 × 85.92 mm
Outline Dimensions : 165.0 × 100.0 × 3.5 mm
Pixel Pitch : 0.1506 × 0.1432 mm
Pixel Arrangement : RGB Vertical Stripe
Viewing Direction : 6 O'Clock
Interface : 24-bit RGB
Backlight : White LED

Dibujo mecánico
Se proporcionan dibujos mecánicos y diagramas dimensionales para referencia de integración y montaje en armarios de control y carcasas embebidas.

Características ópticas (tabla)
Resolution : 1024 × 600
Contrast Ratio : 500 : 1
Luminance : 300 cd/m² (typical)
Luminance Uniformity : 80%
Viewing Angle (CR ≥ 10) : 70° / 70° / 50° / 70° (typ.)
Response Time : 25 ms

Condiciones de funcionamiento (tabla)
Operating Temperature : -10°C ~ +60°C
Storage Temperature : -20°C ~ +70°C

Características / Especificaciones técnicas
  • Model: YX07021312416BC
  • Display size: 7.0 inch
  • Resolution: 1024×600 (RGB)
  • Active area: 154.21 × 85.92 mm
  • Outline dimensions: 165.0 × 100.0 × 3.5 mm
  • Pixel pitch: 0.1506 × 0.1432 mm
  • Pixel arrangement: RGB vertical stripe
  • LCD type: TFT-LCD, transmissive
  • Display mode: Normally White
  • Viewing direction: 6 O'Clock (TN)
  • Interface: 24-bit RGB
  • Backlight: White LED
  • Luminance (typical): 300 cd/m²
  • Contrast ratio (typical): 500:1
  • Viewing angle (CR ≥ 10): 70°/70°/50°/70°
  • Response time: 25 ms
  • Operating temperature: -10°C to +60°C
  • Storage temperature: -20°C to +70°C
  • Aplicaciones típicas: paneles de control industriales, sistemas HMI, pantallas integradas en equipos de automatización
