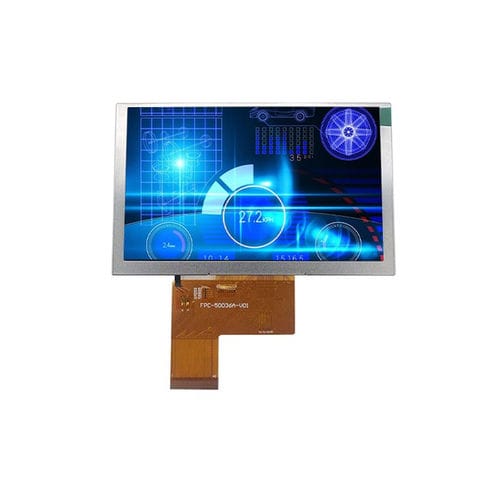

Módulo de visualización TFT LCD YX50036A

IPSde color800 x 480

Descripción
El YX50036A de Yousee es un módulo de pantalla IPS TFT de 5,0 pulgadas con resolución 800×480 (WVGA) y una interfaz RGB de 24 bits. Diseñado para paneles de control industriales, sistemas HMI integrados y equipos profesionales, el panel IPS con ángulo de visión All-O'Clock ofrece reproducción de color coherente, contraste estable y buena visibilidad desde múltiples direcciones. El controlador ST7262A garantiza un procesamiento fiable de la señal RGB y un rendimiento estable en operación continua. El formato WVGA compacto equilibra tamaño de pantalla, nitidez y compatibilidad con sistemas para aplicaciones de automatización y dispositivos embebidos.

Especificaciones básicas

• Modelo: YX50036A
• Tamaño de pantalla: 5,0 pulgadas
• Tipo de LCD: IPS TFT-LCD, transmisivo
• Resolución: 800 (RGB) × 480 (WVGA)
• Área activa: 108,0 × 64,8 mm
• Dimensiones externas: 120,7 × 75,8 × 3,0 mm
• Pitch de píxel: 0,135 × 0,135 mm
• Interfaz: RGB de 24 bits
• Driver IC: ST7262A
• Dirección de visión: All-O'Clock (IPS)

Características ópticas

• Resolución (típ.): 800 × 480
• Ratio de contraste (típ.): 600:1
• Gama de color (típ.): 60%
• Luminancia (típ.): 300 cd/m²
• Uniformidad de luminancia (típ.): 80%
• Ángulo de visión (CR ≥ 10): 80° (todas las direcciones)
• Tiempo de respuesta (típ.): 25 ms

Condiciones de funcionamiento

• Temperatura de funcionamiento: -20°C a +70°C
• Temperatura de almacenamiento: -30°C a +80°C
• Humedad: ≤ 90% HR (60°C)

Aplicaciones previstas

• Paneles de control industriales
• Sistemas HMI embebidos
• Terminales de automatización
• Instrumentos portátiles y equipos profesionales

Especificaciones técnicas

• Driver IC: ST7262A
• Pitch de píxel: 0,135 × 0,135 mm
• Área activa: 108,0 × 64,8 mm
• Dimensiones: 120,7 × 75,8 × 3,0 mm
• Ratio de contraste: 600:1
• Luminancia: 300 cd/m² (típ.)
• Gama de color: 60%
• Tiempo de respuesta: 25 ms
• Interfaz: RGB de 24 bits
