Módulo de visualización TFT LCD YX35035A
TNde color320 x 240

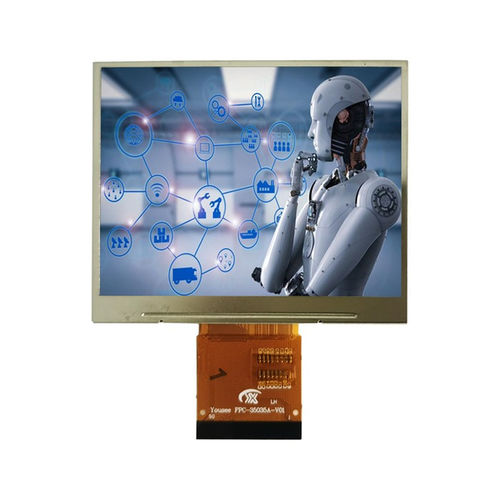

Módulo de visualización TFT LCD - YX35035A - Shenzhen Yousee Technology Co., Ltd. - TN / de color / 320 x 240
Módulo de visualización TFT LCD - YX35035A - Shenzhen Yousee Technology Co., Ltd. - TN / de color / 320 x 240
Módulo de visualización TFT LCD - YX35035A - Shenzhen Yousee Technology Co., Ltd. - TN / de color / 320 x 240 - imagen - 2
Módulo de visualización TFT LCD - YX35035A - Shenzhen Yousee Technology Co., Ltd. - TN / de color / 320 x 240 - imagen - 3
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Shenzhen Yousee Technology Co., Ltd.

Características

Tipo de pantalla
TFT LCD, TN
Tipo
de color
Formato
320 x 240
Tamaño de la pantalla
3,5"
Aplicaciones
industriales, para cuadros de mando
Interfaz
RGB, SPI, MCU, interfaz 8080, interfaz 6800
Estructura
compactos
Configuración/montaje
portátiles, integrados
Longitud

76,9 mm
(3,028 in)

Anchura

63,9 mm
(2,5157 in)

Grosor

3,1 mm
(0,122 in)

Temperatura de uso

Máx.: 70 °C
(158 °F)

Mín.: -20 °C
(-4 °F)

Descripción

Resumen del producto
El YX35035A es un módulo de pantalla TFT LCD de 3,5 pulgadas con resolución 320×240 que soporta múltiples interfaces (8080/6800 MCU paralelo, SPI, RGB). Diseñado para paneles de control industriales, terminales portátiles y sistemas embebidos, incorpora un panel TN transmisivo con dirección de visión a las 6 en punto, controlador SSD2119 y dimensiones compactas para una integración sencilla.

Características clave
  • Tamaño de pantalla: 3,5 pulgadas
  • Resolución: 320 (RGB) × 240
  • Tipo de LCD: TN TFT-LCD, transmisivo
  • Dirección de visión: 6 en punto (optimizado para aplicaciones frontales)
  • IC driver: SSD2119
  • Interfaces: 8080 / 6800 MCU, SPI, RGB (soporte multi-interfaz)
  • Apto para paneles de control industriales, terminales portátiles y sistemas embebidos

Especificaciones básicas
Tamaño de pantalla: 3,5 pulgadas
Tipo LCD: TN TFT-LCD, transmisivo
Resolución: 320 (RGB) × 240
Área activa: 70.08 × 52.56 mm
Dimensiones exteriores: 76.9 × 63.9 × 3.1 mm
Pitch de píxel: 0.219 × 0.219 mm
Dirección de visión: 6 en punto
Driver IC: SSD2119
Interfaz: 8080 / 6800 MCU, SPI, RGB

Características ópticas
Resolución: 320 × 240
Relación de contraste: 800 : 1
Gama de color: 60%
Luminancia: 350 cd/m²
Uniformidad de luminancia: 80%
Ángulo de visión (CR ≥ 10): 70° (izquierda/derecha), 70° (arriba), 60° (abajo)
Tiempo de respuesta: 25 ms

Condiciones de funcionamiento
Temperatura de funcionamiento: -20°C ~ +70°C
Temperatura de almacenamiento: -30°C ~ +80°C
Humedad: ≤ 90% HR (60°C)

Especificaciones técnicas
  • Modelo: YX35035A
  • Tamaño de pantalla: 3,5 pulgadas
  • Resolución: 320×240 (RGB)
  • Tipo de LCD: TN, transmisivo
  • Área activa: 70.08 × 52.56 mm
  • Dimensiones exteriores: 76.9 × 63.9 × 3.1 mm
  • Pitch de píxel: 0.219 × 0.219 mm
  • Dirección de visión: 6 en punto
  • Driver IC: SSD2119
  • Interfaz: 8080 / 6800 MCU, SPI, RGB
  • Relación de contraste: 800:1
  • Gama de color: 60%
  • Luminancia: 350 cd/m²
  • Uniformidad de luminancia: 80%
  • Ángulo de visión: 70° (izquierda/derecha), 70° (arriba), 60° (abajo)
  • Tiempo de respuesta: 25 ms
  • Temperatura de funcionamiento: -20°C ~ +70°C
  • Temperatura de almacenamiento: -30°C ~ +80°C
  • Humedad: ≤ 90% HR (60°C)
