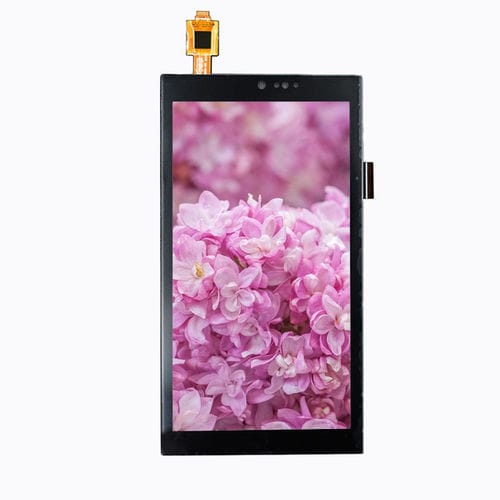

Módulo de visualización TFT LCD YX50092A

IPSde colorgráfico

Descripción del producto
El YX50092A es un módulo de pantalla TFT-LCD de 5,0 pulgadas con resolución HD 720×1280 en formato vertical. Ofrece alta densidad de píxeles y visibilidad All-O’Clock (IPS) uniforme desde múltiples ángulos. Diseñado para terminales portátiles, HMI industriales, dispositivos inteligentes y sistemas embebidos, el módulo dispone de una interfaz SPI de 3 hilos para control y una interfaz RGB de 24 bits para datos de vídeo, permitiendo una integración flexible con MCU y SoC. Su grosor de módulo de 1,7 mm y su diseño compacto facilitan la incorporación en dispositivos con espacio limitado.

Especificaciones básicas
Tamaño de pantalla: 5,0 pulgadas
Tipo de LCD: TFT-LCD, transmisivo
Resolución: 720 (RGB) × 1280
Área activa: 62,1 × 110,4 mm
Dimensiones exteriores: 64,8 × 118,63 × 1,7 mm
Pitch de píxel: 0,0945 × 0,0945 mm
Dirección de visión: All-O’Clock (IPS / visión en todas direcciones)
Interfaz: SPI 3 hilos + RGB 24 bits

Características ópticas
Resolución (típica): 720 × 1280
Relación de contraste (típica): 800 : 1
Gama de color (típica): 60%
Luminancia (típica): 450 cd/m²
Uniformidad de luminancia (típica): 80%
Ángulo de visión (CR ≥ 10): 80° (todas direcciones)
Tiempo de respuesta (típico): 25 ms

Condiciones de funcionamiento
Temperatura de funcionamiento: -20°C ~ +70°C
Temperatura de almacenamiento: -30°C ~ +80°C
Humedad: ≤ 90% HR (60°C)

Dibujo mecánico e imágenes
Diseño mecánico compacto con grosor de módulo aprox. 1,7 mm. Dibujos mecánicos e imágenes dimensionadas disponibles para referencia de integración y montaje.

Aplicaciones
Indicado para terminales portátiles, HMI industriales, dispositivos inteligentes y sistemas embebidos que requieran una pantalla vertical de alta densidad de píxeles con interfaz SPI + RGB.

Especificaciones técnicas

• Modelo: YX50092A
• Tamaño de pantalla: 5,0 pulgadas
• Resolución: 720 (RGB) × 1280
• Tipo de LCD: TFT-LCD, transmisivo
• Área activa: 62,1 × 110,4 mm
• Dimensiones exteriores: 64,8 × 118,63 × 1,7 mm
• Pitch de píxel: 0,0945 × 0,0945 mm
• Interfaz: SPI 3 hilos + RGB 24 bits
• Dirección de visión: All-O’Clock / IPS, 80° (todas direcciones)
• Relación de contraste: 800 : 1 (típica)
• Gama de color: 60% (típica)
• Luminancia: 450 cd/m² (típica)
• Uniformidad de luminancia: 80% (típica)
• Tiempo de respuesta: 25 ms (típico)
• Temp. funcionamiento: -20°C ~ +70°C
• Temp. almacenamiento: -30°C ~ +80°C
• Humedad: ≤ 90% HR (60°C)
• Grosor del módulo: ~1,7 mm
