Módulo de comunicación USB COMX 100CN-DP

RS-485PROFIBUS-DPEthernet

Descripción general

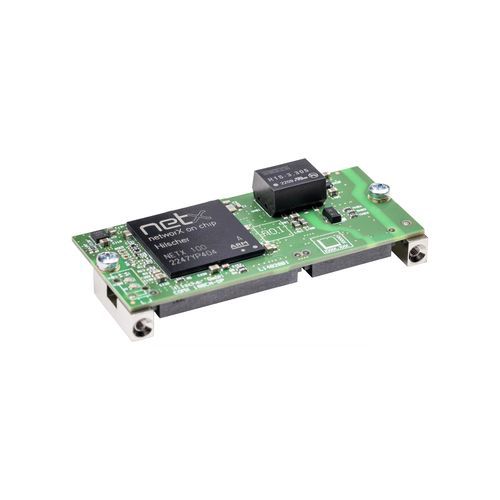

El módulo de comunicación COMX 100CN-DP está diseñado para integrarse en equipos de automatización y dotar a variadores, controladores de robots y PLC de una interfaz de red PROFIBUS. Las tareas de comunicación se ejecutan de forma autónoma en el módulo, independiente del procesador del equipo anfitrión.

Características clave

• Interfaz universal PROFIBUS DP / PROFIBUS‑MPI (Master o Slave)
• Posicionamiento flexible del conector de red
• Mismo hardware usable como Master o Slave (según firmware/licencia)
• Listo para usar con firmware preinstalado
• Conexión al host vía memoria Dual‑Port paralela o interfaz SPI 50 MHz

Detalles del producto
Los datos de proceso se intercambian a través de una memoria Dual‑Port accesible mediante un bus paralelo de 8/16 bits o una interfaz SPI de 50 MHz. Los módulos COMX soportan los principales protocolos tiempo real/fieldbus como Master o Slave. Algunas variantes incluyen dos puertos Ethernet para topologías en línea. El cambio de protocolo se realiza cargando el firmware apropiado y, en caso de Master, aplicando una licencia de software. La garantía de suministro es de 10 años gracias al controlador de red Hilscher netX.

Protocolos compatibles

• PROFIBUS MPI
• PROFIBUS DP Master
• PROFIBUS DP Slave

Datos técnicos (resumen)
COMX 100CN-DP — Número de pieza: 1532.410
Descripción breve: Módulo de comunicación PROFIBUS
Controlador de comunicación: netX (netX 100)
Memoria integrada: RAM: 8 MB SDRAM; FLASH: 4 MB flash serie
Alimentación: +3,3 V DC ±5 %; Corriente típica/máx.: aprox. 430 mA / 460 mA; Potencia típica: aprox. 1,5–1,6 W
Interfaz sistema: Memoria Dual‑Port paralela (conector SMT 50 pines, paso 1,27 mm)
Interfaz de comunicación: PROFIBUS (RS‑485, sin potencial; conector SMT 30 pines, paso 1,27 mm)
Diagnóstico: UART o señal USB disponible en la interfaz host si está integrada
LEDs: SYS (RUN/RDY), COM (STA/ERR)
Entorno: Temp. funcionamiento: -20 °C … +70 °C; Almacenamiento: -40 °C … +85 °C; Humedad: 10 % … 95 % HR (sin condensación)
Dispositivo: Dimensiones (L×A×H): 70 × 30 × 21,5 mm; Peso: aprox. 35–40 g; Montaje: pernos metálicos atornillables según comX Design Guide

Características / especificaciones técnicas

• Modelo: COMX 100CN-DP
• Nº de pieza: 1532.410
• Controlador: netX 100 (Hilscher)
• RAM: 8 MB SDRAM
• Flash: 4 MB flash serie
• Tamaño Dual‑Port‑Memory: 16 KByte (8/16 bit)
• Conector host: SMT 50 pines, 1,27 mm
• Conector PROFIBUS: SMT 30 pines, RS‑485, sin potencial
• Tensión de alimentación: +3,3 V DC ±5 %
• Corriente típica: ~430 mA (typ) / 460 mA (max)
• Potencia típica: ~1,5–1,6 W
• Temperatura de funcionamiento: -20 °C a +70 °C
• Dimensiones: 70 × 30 × 21,5 mm; Peso ≈ 35–40 g
• Software de configuración: SYCON.net
• Conformidad: RoHS, CE, UKCA; EMC: serie EN 61000
