Módulo de comunicación EtherCAT NRP 51-RE

CC-LinkProfiNetEthernet

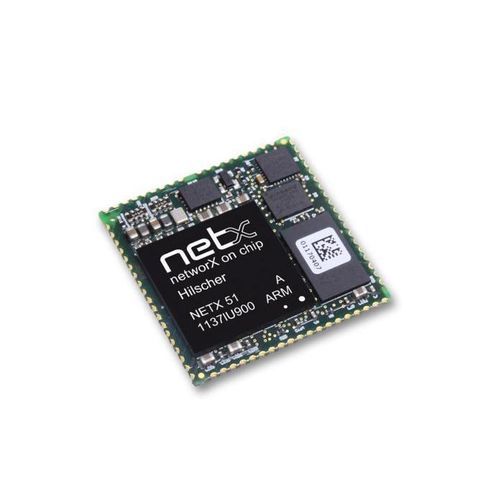

Producto El netRAPID 51-RE es un portador de chip netX en formato stamp (aprox. 32 x 32 mm) proporcionado como módulo listo para soldar, que ofrece funcionalidad de esclavo Real-Time Ethernet con memoria adicional para tareas de comunicación ampliadas.

Puntos destacados

• Interfaz esclava compacta sin transformador
• Capacidad de memoria en módulo incrementada (SDRAM adicional)
• Conexión al host mediante memoria dual-port o SPI
• Una única plataforma hardware para varios sistemas Real-Time Ethernet

Descripción general El módulo ofrece una vía económica con menor riesgo de integración y un tiempo de comercialización reducido. Puede soldarse directamente al sistema host a mano o mediante proceso SMD. Integra comunicación Real-Time Ethernet, un servidor web integrado y un canal Ethernet transparente adicional para implementar funciones IT/IoT en el procesador host manteniendo la comunicación determinista en tiempo real.

Funciones de comunicación e IoT netRAPID 51-RE soporta comunicación Real-Time Ethernet y proporciona un canal Ethernet transparente para aplicaciones IT del cliente. La aplicación puede acceder a la pila TCP/IP interna mediante una interfaz de socket o acceder al MAC Ethernet del netRAPID mediante una interfaz raw Ethernet. Funcionalidades IoT integradas incluyen un servidor OPC UA y un cliente MQTT.

Memoria y componentes El módulo contiene un chip netX multiprotocolo, SQI Flash y SDRAM adicional para tareas de comunicación extendidas. Transformadores Ethernet, conectores de red, LEDs y conmutadores de dirección deben integrarse en la PCB del cliente. Es necesario adquirir una licencia de firmware para habilitar la funcionalidad completa de netRAPID y cargarla durante la fabricación.

Protocolos soportados

• CC-Link IE Field Basic Slave
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Información de pedido (tabla) Nombre del producto | Número de pieza | Breve descripción
NRP 51-RE (TRAY) | 7662.100 | netX 51 Chip Carrier with an additional memory - Real-Time Ethernet slave

Especificaciones técnicas

• Factor de forma: formato stamp, aprox. 32 x 32 mm
• Diseño netX listo para soldar (soldable manualmente o por proceso SMD)
• Funcionalidad de esclavo Real-Time Ethernet con servidor web integrado
• Canal Ethernet transparente adicional para aplicaciones IT basadas en host
• Interfaces host: dual-port memory o SPI
• Componentes en módulo: chip netX multiprotocolo, SQI Flash, SDRAM adicional
• Componentes externos requeridos en PCB: transformadores Ethernet, conectores de red, LEDs, conmutadores de dirección
• IoT integrado: servidor OPC UA y cliente MQTT
• Acceso TCP/IP: interfaz socket o interfaz raw Ethernet MAC
• Firmware con licencia: requerido para desbloquear todas las funciones netRAPID (a cargar durante la fabricación)
• Estado del ciclo de vida: Fin de vida
