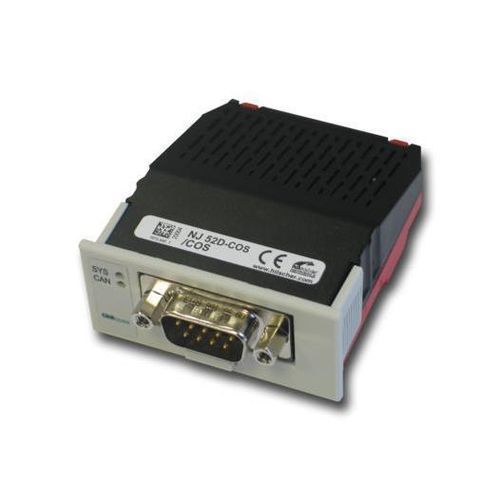

Módulo de interfaz USB NJ 52D-COS

D-SubCANopenPCI

Descripción
El módulo intercambiable PCI Express netJACK NJ 52D-COS proporciona una interfaz esclava CANopen en una carcasa cerrada IP40. Diseñado para aplicaciones embebidas e industriales, admite la conexión al host mediante memoria de doble puerto paralela o SPI serie de alta velocidad y puede montarse sin herramientas mediante orificios fresados en la huella y soportes de retención. El conector y las guías de montaje están implementados como zonas de contacto/cortes en la placa portadora, lo que permite la instalación por inserción antes del envío o por el cliente final.

Aplicaciones y funciones

• Solución de interfaz para variadores, HMI y sistemas de identificación
• Soporte de funciones adicionales como soft-PLC, visualización y aplicaciones del cliente
• Servicios de diseño y producción a medida disponibles
• Garantía de suministro de 10 años basada en el controlador de red Hilscher netX

Características principales

• Interfaz universal esclava CANopen en carcasa cerrada IP40
• Conexión al host mediante memoria de doble puerto o SPI
• Instalación por inserción sencilla sin herramientas
• No se requieren componentes adicionales para el montaje y la conexión a la placa portadora
• Sustituto compatible funcionalmente para NJ 10D-COS

Protocolos compatibles

• CANopen Slave

Especificaciones técnicas

• Número de pieza: 1672.540
• Descripción breve: Módulo intercambiable SPI - CANopen Slave
• Controlador de comunicación: netX 52
• Memoria integrada: RAM 8 MB SDRAM; FLASH 4 MB Flash serial EPROM
• Tensión de alimentación: +3.3 V ± 5 % DC
• Corriente típica/máxima: 356 mA / 410 mA
• Consumo típico: 1.35 W
• Interfaz de sistema: Memoria Dual-Port paralela o serie
• Tipo de conector: Conector de 60 pines (SAMTEC FSI-130-03-G-D-AB)
• Distancia entre pines / ancho de pin: 0.45 mm / 0.55 mm
• Tamaño de la memoria dual-port: 64 KByte (16 líneas de dirección), de las cuales 8 KByte son usadas por el firmware (13 líneas de dirección, 8 KByte más bajos)
• Ancho de acceso a datos a la memoria Dual-Port (DPM): 8/16 bit
• Interfaz de memoria dual-port serie: SPI Slave, modo 3
• Tasa SPI: Máx. 50 MHz
• Interfaz de comunicación / protocolo: CANopen Slave
• Tipo de interfaz CAN: ISO 11898, libre de potencial
• Conector CAN: Enchufe D-Sub de 9 pines (cuando se implemente en el host)
• Interfaz de diagnóstico: USB o UART (señal en la interfaz host; disponible solo si está integrado en el sistema host)
• Indicadores: SYS Estado del sistema, verde: RUN, amarillo: RDY; indicador de estado de comunicación CAN
• Rango de temperatura ambiente en operación: -25 °C … +70 °C
• Rango de temperatura ambiente para almacenamiento: -40 °C … +85 °C
• Altitud: 0 m … 2000 m
• Dimensiones (L x A x H): Longitud: 68.2 mm / 60 mm (con / sin conector DSUB); Ancho: 53.4 mm (panel frontal) / 50.4 mm (cuerpo); Altura: 25.2 mm (panel frontal) / 19.2 mm (cuerpo)
• Peso: aprox. 56 g
• Carcasa: Módulo cerrado
• Clase de protección: IP40
• Montaje/Instalación: Mediante orificios fresados en la placa portadora y soportes de retención; no se requieren accesorios de montaje
• Ciclos de montaje/extracción: máx. 10
• Software de configuración: SYCON.net
• Conformidad: RoHS - sí; REACH - sí
• Certificación UL: UL tipo cURus; archivo UL: E334100
• Conformidad con directivas EMC: CE - sí; UKCA - sí
• Emisión: EN 55011 / BS EN 55011
• Inmunidad: EN 61131-2 / BS EN 61131-2
• Pruebas: Shock EN60068-2-27 Ea; Vibración EN60068-2-6 Fc
