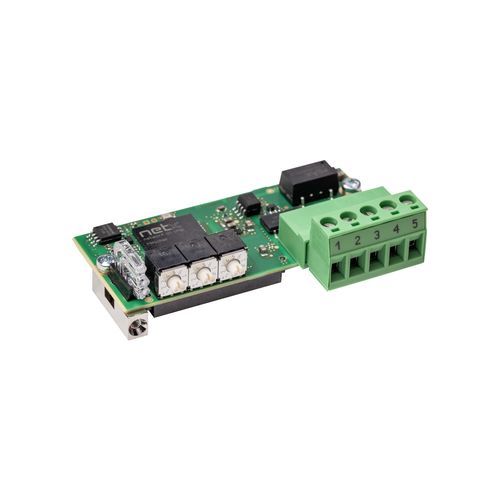

Módulo de comunicación USB COMX 52CA-CCS

en serieRS-485CC-Link

Resumen del producto
El módulo de comunicación comX se integra en equipos de automatización para proporcionar interfaces de red a variadores, controladores de robots y PLCs. Las tareas de comunicación se ejecutan de forma autónoma en el módulo, independientemente del procesador del equipo anfitrión.
Los datos de proceso se intercambian mediante una memoria dual-port (paralela 8/16 bits) o mediante una interfaz SPI de alta velocidad (hasta 50 MHz).
comX admite protocolos Ethernet en tiempo real líderes como Master o Slave y permite cambiar de protocolo cargando el firmware y las licencias correspondientes. Soporta posicionamiento flexible del conector de red. Se concede una garantía de suministro de 10 años gracias al controlador de red Hilscher netX.

Puntos destacados

• Interfaz universal CC-Link Slave con conector de red a bordo
• Posicionamiento flexible del conector de red
• Conexión al host mediante memoria dual-port paralela o SPI
• Reemplazo compatible en funcionalidad del comX 10CA-CCS

Protocolos compatibles

• CC-Link Slave

Datos técnicos (resumen)
Número de pieza: 1581.740
Descripción breve: Módulo de comunicación CC-Link Slave
Controlador de comunicación: netX (netX 52)
Memoria integrada: Flash serial 4 MB
Tensión de alimentación: +3.3 V DC ±5 %
Corriente típica/máx.: 400 mA / 410 mA (a 3.3 V)
Consumo típico: aprox. 1,35 W (a 3.3 V)
Conector de alimentación: vía conector de bus de sistema X1
Interfaz de sistema: Interfaz de memoria dual-port paralela o serial
Conector de sistema: Conector SMT de 50 pines, zócalo (paso 1,27 mm)
Tamaño memoria dual-port: 16 KByte (8 KByte inferiores usados por el firmware)
Ancho de datos: 8/16 bit
Interfaz serial dual-port: SPI Slave, modo 3 (máx. 50 MHz)
Estándar de comunicación: CC-Link versión 2.0 y 1.1 (según CC-Link standard V.2.00 BAP-05025-J)
Tipo de interfaz: RS-485, sin potencial; Conector: borne de tornillo de 5 pines (RIACON tipo 166)
Interfaz de diagnóstico: UART o USB (señales en la interfaz host si está integrado)
Indicadores LED: SYS Estado de sistema (verde: RUN, amarillo: RDY); L RUN / L ERR (verde: L RUN, rojo: L ERR)
Elementos de operación: 2 switches rotativos para dirección de red; 1 switch rotativo para la velocidad de transmisión
Temperatura ambiente (operación): 0 °C … +55 °C (flujo de aire durante la medida: 0,5 m/s)
Temperatura ambiente (almacenamiento): -40 °C … +85 °C
Humedad: 10 % … 95 % HR (sin condensación)
Altitud: 0 … 2000 m
Dimensiones (L x W x H): 70 mm x 30 mm x 21,5 mm
Peso: aprox. 35 g … 40 g
Montaje: usando pernos metálicos atornillables, según comX Design Guide
Software de configuración: SYCON.net
Conformidad: RoHS: sí; CE: sí; UKCA: sí
EMC (emisión): EN 61000-6-4 / BS EN 61000-6-4
EMC (inmunidad): EN 61000-6-2 / BS EN 61000-6-2
ESD (EN 61000-4-2, contacto): ±6 kV, Criterio A
Burst (EN 61000-4-4): ±2,2 kV, Criterio A (líneas de comunicación, apantalladas)
Surge (EN 61000-4-5): 1 kV, Criterio A (líneas de comunicación, apantalladas)

Especificaciones técnicas

• Modelo: COMX 52CA-CCS
• Número de pieza: 1581.740
• Función: Módulo de comunicación SPI - CC-Link Slave
• Controlador: netX 52
• Memoria Flash: 4 MB Flash serial
• Memoria dual-port: 16 KByte (8 KByte inferiores usados por el firmware)
• Interfaces host: Memoria dual-port paralela o SPI (SPI Slave modo 3, hasta 50 MHz)
• Conector al host: Zócalo SMT de 50 pines, paso 1,27 mm
• Interfaz de red: RS-485 (sin potencial), borne de 5 pines
• Tensión de alimentación: 3.3 V DC ±5 %; corriente típica 400 mA
• Consumo: aprox. 1,35 W (a 3.3 V)
• LEDs: SYS (RUN/RDY), L RUN/L ERR
• Selección dirección/velocidad: switches rotativos (2 para dirección, 1 para velocidad)
• Temperatura operación: 0 °C a +55 °C
• Temperatura almacenamiento: -40 °C a +85 °C
• Humedad: 10–95 % HR sin condensación
• Dimensiones: 70 x 30 x 21,5 mm; Peso ~35–40 g
• Montaje: pernos metálicos atornillables según comX Design Guide
• Software de configuración: SYCON.net
• Normas / conformidad: RoHS, CE, UKCA; Emisión EMC EN 61000-6-4; inmunidad EN 61000-6-2
