Módulo de comunicación para bus de campo NIC 52-REFO

ProfiNetModbus RTUEthernet

Titular del producto
Circuito de comunicación DIL-32 para cable de fibra óptica - PROFINET IO-Device

Subtítulo
Solución netIC compacta para dispositivos de campo esclavos sencillos con conectividad por fibra óptica e interfaces de host serie (UART, SPI).

Resumen

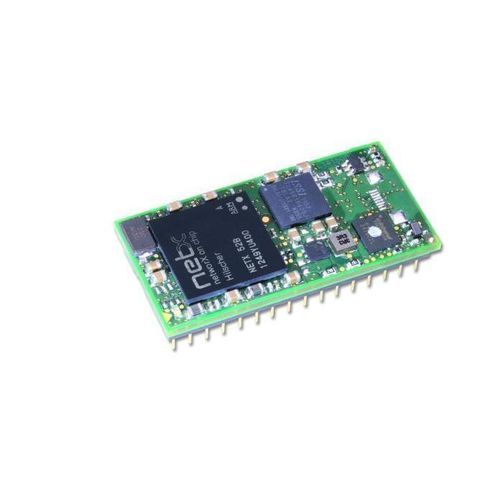

El NIC 52-REFO es un módulo de comunicación monocristal compacto en formato DIL-32 (netIC) diseñado para dispositivos de campo sencillos como lectores de códigos de barras, sistemas de identificación, colectores de válvulas y bloques E/S que requieren conexión a un bus de campo o a un sistema Ethernet en tiempo real mediante cable de fibra óptica. El netIC integra un controlador de red completo (netX 52), incluyendo un conmutador de 2 puertos y hub integrados, y proporciona interfaces de host serie (UART, SPI) para aplicaciones con bajo caudal de datos. Un único diseño de hardware admite varios sistemas de comunicación cargando diferentes firmwares. Es posible el intercambio directo de datos E/S mediante un registro de desplazamiento externo, permitiendo que dispositivos muy simples funcionen sin un procesador host dedicado. El producto cuenta con una garantía de suministro de 10 años basada en la tecnología netX.

Aspectos destacados

• Módulo esclavo Real-Time Ethernet compacto basado en netX 52
• Conexión de host mediante Modbus RTU a través de SPI o UART
• Altura reducida y rendimiento mejorado bajo alta carga de red
• Conexión directa de datos E/S mediante registro de desplazamiento externo (serie síncrona)
• Un único diseño de hardware para múltiples redes gracias a interfaces uniformes y firmware
• Actualización de firmware mediante servidor web integrado

Descripción
Los dispositivos de campo sencillos con bajo caudal de datos utilizan interfaces de host serie (UART, SPI) para comunicarse con el netIC. El NIC 52-REFO es una solución completa de un solo chip en formato DIL-32 basada en el controlador de red netX 52. Contiene todos los componentes necesarios para la conectividad de bus de campo y Ethernet en tiempo real, incluido un conmutador de 2 puertos y hub. Diferentes sistemas de comunicación son compatibles mediante la carga del firmware adecuado. La carga útil de la aplicación se intercambia mediante comandos de lectura/escritura simples a través de las interfaces serie; Modbus RTU está implementado como protocolo serie. El control de registros de desplazamiento convencionales mediante una interfaz serie síncrona permite E/S digitales básicas sin un procesador host adicional. Se aplica una garantía de suministro de 10 años por la plataforma netX subyacente.

Protocolos compatibles

• Modbus RTU Slave
• Modbus RTU Master
• PROFINET IO-Device

Información de pedido (tabla)
Nombre del producto | Número de pieza | Breve descripción
NIC 52-REFO | 1544.110/PNS | Circuito de comunicación DIL-32 para cable de fibra óptica - PROFINET IO-Device

Especificaciones técnicas

• Factor de forma: CI de comunicación DIL-32 (netIC monocristal)
• Controlador de red: tecnología netX 52
• Aplicación prevista: solución esclava para dispositivos de campo sencillos con bajo caudal de datos
• Interfaces de host: UART, SPI (Modbus RTU vía interfaz serie)
• Conexión E/S: conexión directa de datos E/S mediante registro de desplazamiento externo (serie síncrona)
• Componentes a bordo: conmutador de 2 puertos y hub integrados
• Firmware: actualizable vía servidor web integrado; mismo hardware soporta múltiples redes mediante firmware
• Garantía de suministro: garantía de suministro de 10 años (basada en netX)
• Número de pieza: 1544.110/PNS
• Ciclo de vida del producto: Fin de vida
