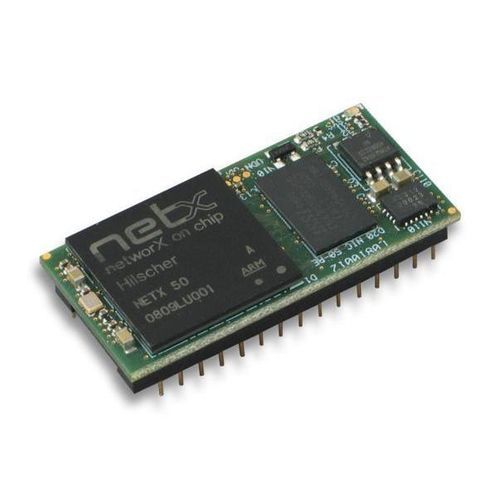

Módulo de comunicación en serie NIC 50-RE/NHS

Modbus TCPEtherCATPowerlink

Descripción breve
El NIC 50-RE/NHS es un CI de comunicación compacto en formato DIL-32, sin disipador, diseñado para proporcionar conectividad Ethernet en tiempo real a dispositivos esclavos simples que no disponen de un procesador host propio.

Puntos destacados

• Módulo compacto DIL-32 para dispositivos de campo económicos
• Conexión con el host mediante Modbus RTU vía SPI o UART
• Un único hardware puede soportar varios sistemas Real-Time Ethernet cargando firmware diferente
• Conexión directa de datos I/O mediante registro de desplazamiento externo (control serie síncrono)
• Altura reducida gracias a una lámina de gel conductora de calor
• Disipación directa del calor a través de la pared de la carcasa (no se requiere disipador externo)

Descripción
El NIC 50-RE/NHS (netIC) es un módulo de comunicación monocristal basado en el controlador de red netX. Integra una interfaz completa de bus de campo/Ethernet en tiempo real con un switch de 2 puertos y hub integrado en un factor de forma DIL-32 compacto. La tecnología netX cubre una amplia gama de sistemas de bus de campo y Ethernet en tiempo real; cargando diferentes firmwares, un mismo NIC puede emplearse para varios estándares de comunicación.

Las interfaces serie hacia el host (UART, SPI) permiten transferir la carga útil a la aplicación mediante comandos simples de lectura/escritura. El protocolo Modbus RTU está implementado como protocolo serie. Para aplicaciones esclavas muy sencillas, los registros de desplazamiento convencionales pueden controlarse como E/S digitales mediante la interfaz serie síncrona, evitando la necesidad de un procesador host independiente. Se ofrece una garantía de suministro de 10 años gracias al ciclo de vida netX.

Información de pedido
Nombre del producto | Número de pieza | Breve descripción
NIC 50-RE/NHS | 1541.101/ECS | CI de comunicación DIL-32 sin disipador - esclavo Real-Time Ethernet

Protocolos compatibles

• Modbus RTU Slave
• Modbus RTU Master
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Especificaciones técnicas

• Factor de forma: CI de comunicación DIL-32 (módulo DIL-32 compacto)
• Número de pieza: 1541.101/ECS
• Tecnología central: controlador de red netX (netIC monocristal)
• Componentes integrados: interfaz completa de bus de campo/Ethernet en tiempo real con conmutador de 2 puertos y hub integrados
• Interfaces host: UART y SPI (interfaces serie); Modbus RTU implementado como protocolo serie
• E/S: conexión directa de datos I/O mediante registro de desplazamiento externo (control serie síncrono)
• Soporte de protocolos: Modbus RTU (Master/Slave), VARAN Client, Sercos Slave, PROFINET IO-Device, POWERLINK Controlled Node, Modbus/TCP (Server/Client), EtherNet/IP Adapter, EtherCAT Slave
• Diseño térmico: altura reducida mediante lámina de gel conductor de calor para disipación directa a través de la carcasa (no requiere disipador)
• Casos de uso: dispositivos esclavos simples sin procesador host (p. ej. lectores de códigos de barras, sistemas de identificación, colectores de válvulas, bloques de E/S)
• Flexibilidad: un único hardware puede soportar múltiples sistemas Real-Time Ethernet mediante cambios de firmware
• Fiabilidad / ciclo de vida: garantía de suministro de 10 años basada en netX
