Módulo de comunicación USB COMX 52CA-DNS

en serieDeviceNetEthernet

Descripción

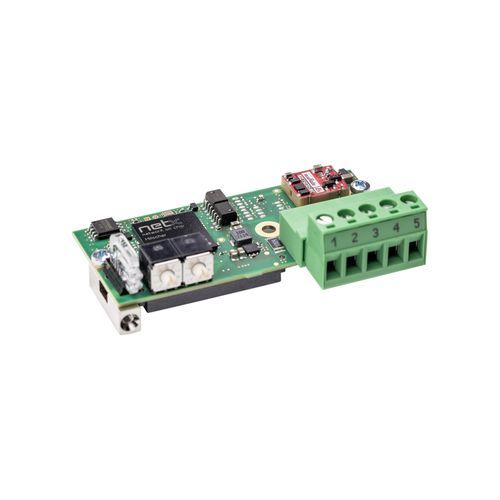

El módulo de comunicación COMX 52CA-DNS proporciona una interfaz de red compacta para equipos de automatización (variadores, controladores de robots, PLC). Las comunicaciones son gestionadas de forma autónoma por el módulo, independientemente de la CPU del equipo anfitrión. Los datos de proceso se intercambian mediante una memoria de doble puerto accesible por un bus paralelo de 8/16 bits o por una interfaz SPI rápida de 50 MHz. El módulo funciona como DeviceNet Slave y puede reconfigurarse para otros protocolos cargando el firmware y, si es necesario para maestros, una licencia de software. Donde procede, dispone de dos puertos Ethernet para topologías en línea. El controlador Hilscher netX garantiza disponibilidad a largo plazo.

Puntos destacados

• Interfaz universal DeviceNet Slave con conector de red integrado
• Posicionamiento flexible del conector de red
• Conexión al host mediante Dual‑Port Memory (paralelo) o SPI (serie, hasta 50 MHz)
• Sustituto compatible funcionalmente de comX 10CA-DNS

Protocolos soportados

• DeviceNet Slave

Especificaciones técnicas

• Producto / Modelo: COMX 52CA-DNS
• Número de pieza: 1581.520 (variante de pedido 1581.520/DNS)
• Descripción breve: Módulo de comunicación — DeviceNet Slave
• Controlador de comunicaciones: netX (netX 52)
• Memoria integrada: 4 MB Flash serie
• Tensión de alimentación: +3,3 V DC ±5 %
• Corriente típica/máxima: 400 mA / 440 mA (a 3,3 V)
• Consumo típico: aprox. 1,3 W (a 3,3 V)
• Conector de alimentación: vía conector de bus de sistema X1
• Interfaz de sistema: Interfaz Dual‑Port Memory paralela o serial
• Conector (sistema): conector SMT de 50 pines, socket
• Pitch de pines: 1,27 mm
• Tamaño Dual‑Port Memory: 16 KByte (8 KByte inferiores usados por el firmware)
• Ancho de datos: 8/16 bit
• Interfaz serial Dual‑Port Memory: SPI Slave, modo 3
• Baud rate SPI: máx. 50 MHz
• Estándar de comunicación: DeviceNet Slave (ISO‑11898, según especificación DeviceNet, sin potencial)
• Conector de red: conector COMBICON, 5 pines
• Interfaz de diagnóstico: UART o USB (señal en la interfaz host; disponible solo si integrado en el sistema host)
• Indicadores LED: SYS (Estado sistema) verde: RUN, amarillo: RDY; MNS (Estado red módulo) verde: MS, rojo: NS
• Elementos de operación: 2 interruptores giratorios para dirección de red
• Temperatura ambiente (funcionamiento): -20 °C … +70 °C (flujo de aire durante medición: 0,5 m/s)
• Temperatura de almacenamiento: -40 °C … +85 °C
• Humedad: 10 % … 95 % HR (sin condensación)
• Altitud: 0 … 2000 m
• Dimensiones (L x An x Al): 70 mm x 30 mm x 21,5 mm
• Peso: aprox. 35 g … 40 g
• Montaje: con pernos metálicos atornillables, según la Guía de diseño comX
• Software de configuración: SYCON.net
• Conformidad: RoHS: sí
• Marcado CE: sí
• Marcado UKCA: sí
• Emisiones: EN 61000-6-4 / BS EN 61000-6-4
• Inmunidad: EN 61000-6-2 / BS EN 61000-6-2
• ESD (EN 61000-4-2): ± 6 kV, Criterio A (descarga por contacto)
• Burst (EN 61000-4-4): ± 2,2 kV, Criterio A (líneas de comunicación, apantalladas)
• Surge (EN 61000-4-5): 1 kV, Criterio A (líneas de comunicación, apantalladas)
