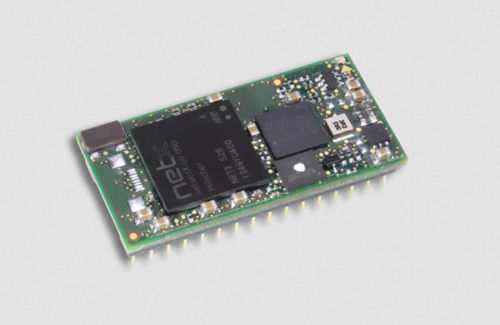

Módulo de comunicación Ethernet NIC 52-RE

ProfiNetUARTCC-Link

Producto
NIC 52-RE — circuito integrado de comunicación DIL-32, esclavo Real-Time-Ethernet para dispositivos de campo simples sin procesador host dedicado.

Puntos destacados

• Módulo esclavo Real-Time-Ethernet compacto basado en netX 52
• Conexión al host con Modbus RTU mediante SPI o UART
• Altura reducida y rendimiento mejorado bajo alta carga de red
• Conexión directa de E/S mediante registro de desplazamiento externo
• Diseño único para múltiples redes gracias a interfaces uniformes

Descripción
El NIC 52-RE es una solución esclava para dispositivos de campo con bajo rendimiento de datos, como lectores de códigos de barras, sistemas de identificación, colectores de válvulas o módulos E/S. Como módulo monolítico DIL-32 basado en el controlador de red Hilscher netX 52, integra una interfaz completa Fieldbus/Real-Time Ethernet con conmutador de 2 puertos y hub. El firmware es intercambiable para admitir diferentes sistemas de comunicación. Los datos útiles se transfieren a la aplicación mediante comandos simples de lectura/escritura a través de las interfaces serie del host (SPI o UART), empleando Modbus RTU cuando procede. Los registros de desplazamiento externos convencionales pueden utilizarse como E/S digitales mediante una interfaz serie síncrona, lo que permite que dispositivos sencillos funcionen sin procesador host. El diseño basado en netX cuenta con una garantía de suministro de 10 años.

Protocolos compatibles

• Modbus RTU Slave
• Modbus RTU Master
• CC-Link IE Field Basic Slave
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Información de pedido
Nombre del producto | Número de pieza | Descripción breve
NIC 52-RE | 1544.100/ECS | Circuito integrado de comunicación DIL-32 - esclavo Real-Time-Ethernet

Especificaciones técnicas

• Factor de forma: CI monolítico DIL-32
• Basado en el controlador de red Hilscher netX 52
• Integrado: interfaz completa Fieldbus/Real-Time Ethernet con conmutador de 2 puertos y hub
• Interfaces host: SPI y UART (compatible Modbus RTU)
• Protocolo serie: Modbus RTU (Master y Slave)
• E/S directas: registro de desplazamiento externo a través de interfaz serie síncrona
• Firmware intercambiable: admite varios sistemas de comunicación mediante firmware
• Uso previsto: solución esclava para dispositivos de campo con bajo flujo de datos
• Número de pieza: 1544.100/ECS
• Estado del producto: Activo
• Garantía de suministro: 10 años (componentes basados en netX)
