Tarjeta de evaluación NRPEB 51-RE

Resumen

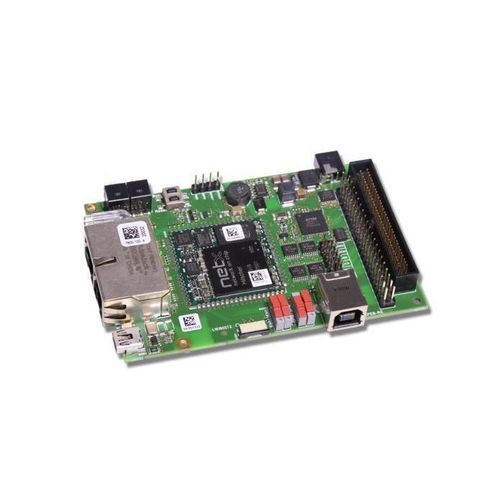

La placa de evaluación netRAPID 51 (NRPEB 51-RE) es una plataforma de evaluación para aplicaciones Ethernet en tiempo real equipada con portadores de chip NRP 51-RE. El chip carrier netX compacto de 32 x 32 mm está diseñado para soldarse directamente al sistema host (manual o en producción SMD). La placa proporciona comunicación Ethernet en tiempo real, servidor web integrado y un canal Ethernet transparente adicional para soluciones IT basadas en el procesador host. La aplicación puede usar la pila TCP/IP interna mediante una interfaz socket o acceder a la MAC Ethernet de netRAPID mediante una interfaz Ethernet raw.

Aspectos destacados

• Evaluación simple de la tecnología netRAPID
• Incluye una versión limitada de firmware para evaluación de esclavo Ethernet en tiempo real
• Incluye 3 × NRP 51-RE para prototipado inicial
• Herramientas y documentación de evaluación incluidas

Funciones IoT y de comunicación
netRAPID 51-RE integra capacidades IoT como un servidor OPC UA y un cliente MQTT. Para tareas de comunicación ampliadas, el módulo incluye Flash SQI, el chip netX multiprotocolo y SDRAM adicional. Transformadores Ethernet, conectores de red, LED e interruptores de dirección deben integrarse en la placa PCB del cliente.

Protocolos soportados

• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Información de pedido
Nombre del producto | Número de referencia | Breve descripción
NRPEB 51-RE | 7600.100 | Placa de evaluación netRAPID 51 - Ethernet en tiempo real

Características / especificaciones técnicas

• Tipo de placa: placa de evaluación netRAPID 51 (equipada con NRP 51-RE)
• Dimensiones del chip carrier: 32 x 32 mm (formato sello)
• Incluye: 3 × NRP 51-RE para prototipos iniciales
• Componentes en módulo: chip netX multiprotocolo, Flash SQI, SDRAM adicional
• Comunicación: esclavo Ethernet en tiempo real, servidor web integrado, canal Ethernet transparente
• IoT: servidor OPC UA integrado, cliente MQTT
• Acceso host: TCP/IP interno vía socket o Ethernet raw vía MAC
• Requisitos PCB cliente: transformadores Ethernet, conectores de red, LED, interruptores de dirección
• Firmware: firmware de evaluación limitada incluido; funcionalidad completa requiere firmware con licencia cargado en fabricación
• Número de referencia: 7600.100
• Estado del producto: Fin de vida
