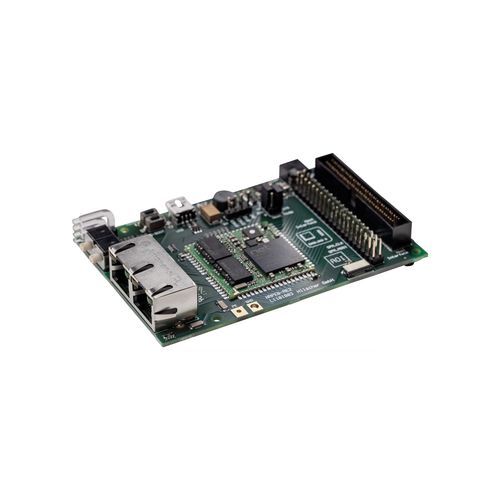

Tarjeta de evaluación NRPEB 52-RE

Resumen
La placa de evaluación netRAPID 52 NRPEB 52-RE ofrece una alternativa rápida y segura al desarrollo propio de una interfaz esclava Ethernet en tiempo real. El kit se basa en un chip carrier netX compacto de 32 x 32 mm (formato sello) que puede soldarse al sistema anfitrión a mano o mediante producción SMD. El módulo incluye transformadores Ethernet, memoria SQI Flash y un chip netX multiprotocolo; la pila de protocolos se ejecuta en la RAM interna del netX. El hardware del anfitrión solo necesita conectores de red, LEDs y conmutadores de dirección; una PCB de 2 capas es suficiente. El desarrollo de la aplicación se realiza mediante la API netRAPID. La funcionalidad completa requiere la compra única de un firmware con licencia y su carga en el proceso de fabricación.

Puntos destacados

• Evaluación sencilla de la tecnología netRAPID
• Incluye una versión limitada de firmware para esclavo Real-Time Ethernet
• Incluye 3 chip carriers NRP 52-RE para prototipos iniciales
• Incluye todas las herramientas y documentación para la evaluación
• Una única solución hardware para múltiples sistemas Real-Time Ethernet

Protocolos compatibles

• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Información de pedido
Nombre del producto | Nº de pieza | Breve descripción
NRPEB 52-RE | 7600.200 | netRAPID 52 Evaluation Board - Real-Time Ethernet

Especificaciones técnicas

• Modelo: NRPEB 52-RE (Placa de evaluación netRAPID 52)
• Kit de evaluación incluye: placa de evaluación, firmware limitado para Real-Time Ethernet, 3 chip carriers NRP 52-RE, herramientas y documentación
• Tamaño del chip carrier (netX stamp): 32 x 32 mm
• Componentes a bordo: transformadores Ethernet, SQI Flash, chip netX multiprotocolo
• Ejecución de la pila de protocolos: en la RAM interna del netX
• Requisitos del host: conectores de red, LEDs, conmutadores de dirección; PCB de 2 capas suficiente
• Desarrollo de aplicaciones: mediante la API netRAPID
• Firmware: la funcionalidad completa requiere la compra y carga de firmware con licencia durante la fabricación
• Sistemas Real-Time Ethernet compatibles: ver la lista de protocolos
• Número de pieza: 7600.200
