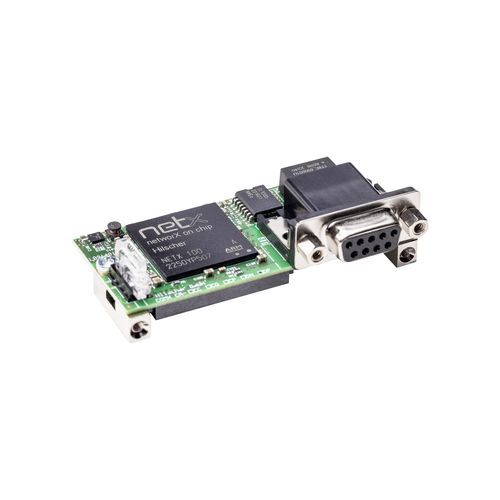

Módulo de comunicación RS-485 COMX 100CA-DP

PROFIBUSPROFIBUS-DPprogramable

Descripción general
El Hilscher COMX 100CA-DP es un módulo de comunicación compacto para integrar en equipos de automatización (variadores, controladores de robots, PLC, etc.), proporcionando una interfaz de red PROFIBUS DP / PROFIBUS MPI. Las tareas de comunicación se ejecutan de forma autónoma en el módulo, independientemente del procesador anfitrión. Los datos de proceso se intercambian mediante una memoria Dual‑Port accesible a través de un bus paralelo 8/16 bits o mediante una interfaz SPI rápida de 50 MHz. El módulo se basa en el controlador de red netX y cuenta con la garantía de suministro a largo plazo de Hilscher.

Aspectos destacados

• Interfaz universal PROFIBUS DP / PROFIBUS MPI (Master o Slave) con conector de red integrado
• Mismo hardware para funcionamiento como maestro o esclavo
• Listo para usar con firmware precargado
• Conexión al host vía Dual‑Port Memory para intercambio rápido de datos de proceso

Descripción del producto
El módulo gestiona las comunicaciones de forma autónoma y permite el intercambio de datos de proceso mediante la Dual‑Port Memory. La integración se realiza mediante un zócalo SMT de 50 pines (paso 1,27 mm). Las señales de diagnóstico (UART o USB) pueden estar disponibles en la interfaz del anfitrión si el sistema anfitrión las soporta. LEDs indican el estado del sistema y de la comunicación. El comportamiento del protocolo puede modificarse cargando el firmware adecuado; se requiere una licencia de software para firmware maestro. El producto se entrega con el firmware precargado para una puesta en servicio inmediata.

Protocolos compatibles

• PROFIBUS MPI
• PROFIBUS DP Maestro
• PROFIBUS DP Esclavo

Datos técnicos (tabla)
Product / Part number: 1531.410
Descripción breve: Módulo de comunicación PROFIBUS
Controlador de comunicación / netX: netX 100
Memoria integrada / RAM: 8 MB SDRAM
Memoria integrada / FLASH: 4 MB serial Flash
Alimentación / Tensión de alimentación: +3.3 V DC ±5 %
Alimentación / Corriente típica/máxima: aprox. 430 mA / 460 mA (a 3.3 V)
Alimentación / Consumo típico: aprox. 1.5 … 1.6 W
Conector de alimentación: vía conector de bus del sistema X1
Interfaz del sistema / Tipo: Interfaz de memoria Dual‑port paralela
Interfaz del sistema / Conector: Conector SMT de 50 pines, zócalo
Interfaz del sistema / Paso de pines: 1.27 mm
Interfaz del sistema / Tamaño memoria Dual‑port: 16 KByte
Interfaz del sistema / Ancho de datos: 8/16 bit
Interfaz de comunicación / Estándar de comunicación: PROFIBUS
Interfaz de comunicación / Tipo de interfaz: RS-485, sin potencial
Interfaz de comunicación / Conector: D-Sub, zócalo, 9 pines
Interfaz de diagnóstico / Tipo: UART o USB (señal en la interfaz del host; disponible solo si está integrado en el sistema anfitrión)
Pantalla / LED: SYS Estado del sistema (verde: RUN, amarillo: RDY); COM Estado de comunicación (verde: STA, rojo: ERR)
Entorno / Rango de temperatura ambiente para operación: -20 °C … +65 °C (flujo de aire durante la medición: 0.5 m/s)
Entorno / Rango de temperatura para almacenamiento: -40 °C … +85 °C
Entorno / Rango de humedad: 10 % … 95 % humedad relativa (sin condensación)
Dispositivo / Dimensiones (L x An x Al): 70 mm x 30 mm x 21.5 mm
Dispositivo / Peso: aprox. 35 g … 40 g
Dispositivo / Montaje: mediante pernos metálicos atornillables, según comX Design Guide
Configuración / Software de configuración: SYCON.net
Conformidad: RoHS: sí
Conformidad con directivas EMC / Marcado CE: sí; Marcado UKCA: sí
EMC / Emisión: EN 61000-6-4 / BS EN 61000-6-4
EMC / Inmunidad: EN 61000-6-2 / BS EN 61000-6-2
EMC / ESD (descarga aérea): EN 61000-4-2: ± 10 kV, Criterio A
EMC / ESD (descarga por contacto): EN 61000-4-2: ± 6 kV, Criterio A
EMC / Transitorio rápido (Burst): EN 61000-4-4: ± 2 kV, Criterio A (líneas de comunicación, apantalladas)
EMC / Sobretensión (líneas de comunicación/datos): EN 61000-4-5: 1 kV, Criterio A (líneas de comunicación, apantalladas)

Características / especificaciones técnicas

• Modelo: COMX 100CA-DP
• Fabricante / Marca: Hilscher
• Número de pieza (información de pedido): 1531.410 / versión de pedido: 1531.410/DPM
• Controlador: netX 100 (Hilscher)
• Memoria: 8 MB SDRAM; 4 MB serial Flash; Dual‑port memory 16 KByte
• Interfaz host: Memoria Dual‑port paralela (8/16 bit) vía conector SMT de 50 pines, paso 1.27 mm
• Diagnósticos: señal UART o USB en la interfaz del host (si está integrado)
• Interfaz de red: PROFIBUS (RS-485 sin potencial), D-Sub 9 pines
• Alimentación: +3.3 V DC ±5 %, corriente típica aprox. 430 mA, potencia típica 1.5–1.6 W
• Temperatura de funcionamiento: -20 °C a +65 °C (con flujo de aire especificado)
• Temperatura de almacenamiento: -40 °C a +85 °C
• Humedad relativa: 10 % – 95 % (sin condensación)
• Dimensiones: 70 x 30 x 21.5 mm; Peso: aprox. 35–40 g
• Montaje: pernos metálicos atornillables según comX Design Guide
• Herramienta de configuración: SYCON.net
• Regulatorio / EMC: CE, UKCA; cumple con las normas EN/BS EN indicadas
