Módulo de interfaz USB NJ 100DN-RE

busSERCOSModbus

Resumen

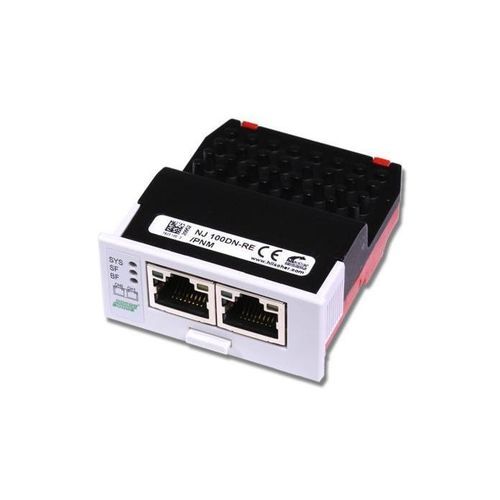

El NJ 100DN-RE es un módulo extraíble con memoria paralela de doble puerto para Ethernet en tiempo real. Proporciona una interfaz universal de Ethernet en tiempo real (Master o Slave) en una carcasa cerrada IP40 y está diseñado para montaje sin herramientas en la cadena de entrega o por el cliente final.

A destacar

• Interfaz universal Ethernet en tiempo real (Master o Slave) en carcasa cerrada IP40
• Instalación enchufable sin herramientas mediante huella mecanizada y soportes de retención
• Plataforma de hardware única que soporta múltiples protocolos Ethernet en tiempo real
• No requiere accesorios de montaje adicionales
• Conexión al host mediante memoria paralela de doble puerto para intercambio de datos determinista

Descripción del producto
La familia de módulos intercambiables netJACK está dirigida a aplicaciones industriales embebidas. El NJ 100DN-RE integra un controlador de comunicaciones netX (netX 100) y ofrece una interfaz de memoria paralela de doble puerto para acceso rápido desde el host. El módulo compacto cerrado IP40 se monta en placas portadoras mediante cortes y soportes de retención, eliminando piezas de montaje adicionales. Aplicaciones típicas: accionamientos, HMI, sistemas de identificación y otros equipos de automatización. El módulo puede alojar funciones adicionales (soft‑PLC o aplicaciones de cliente). Existe una garantía de entrega de 10 años gracias al controlador de red Hilscher netX.

Protocolos compatibles

• Sercos Master / Sercos Slave
• PROFINET IO-Controller / PROFINET IO-Device
• EtherNet/IP Scanner / EtherNet/IP Adapter
• EtherCAT Master / EtherCAT Slave
• CC-Link IE Field Basic Slave
• VARAN Client
• POWERLINK Controlled Node
• Open Modbus/TCP Server / Open Modbus/TCP Client

Especificaciones técnicas

• Número de referencia: 1623.100
• Descripción breve: Módulo extraíble, memoria de doble puerto
• Controlador de comunicaciones: netX (netX 100)
• Memoria integrada: 8 MB SDRAM; 4 MB Flash serial
• Tensión de alimentación: +3,3 V ±5% CC
• Corriente (typ./máx.): 556 mA / 640 mA
• Consumo típico: 1,83 W
• Interfaz del sistema - Tipo de bus: Memoria paralela de doble puerto, 8/16 bit
• Tipo de conector: Conector de 80 pines (SAMTEC FSI-140-03-G-D-AB)
• Tamaño de memoria dual-port: 64 KByte (16 líneas de dirección); 16 KByte reservado para firmware
• Interfaz de comunicación: Ethernet (100BASE-TX aislado o 10BASE-T)
• Conector Ethernet: 2x RJ45
• Interfaz de diagnóstico: USB o UART (señal en la interfaz del host; disponible si está integrado)
• Indicadores / LED: SYS, COM0, COM1, TX/RX0, TX/RX1, LINK0, LINK1
• Temperatura de funcionamiento: -20 °C a +70 °C
• Temperatura de almacenamiento: -40 °C a +85 °C
• Altitud: 0–2000 m
• Dimensiones (L × W × H): 62 mm / 60 mm (con/sin RJ45) × 53,4 mm / 50,4 mm × 25,2 mm / 19,2 mm
• Peso: < 80 g
• Carcasa: Módulo cerrado, grado de protección IP40
• Montaje / Instalación: Mediante huellas mecanizadas y soportes de retención; sin accesorios adicionales; max. 10 ciclos de montaje
• Software de configuración: SYCON.net
• Conformidad: RoHS, REACH; Certificaciones: cURus (UL file E334100), CE, UKCA; EMC: EN 55011 (emisión), EN 61131-2 (inmunidad)
• Pruebas: Shock EN60068-2-27; Vibración EN60068-2-6
