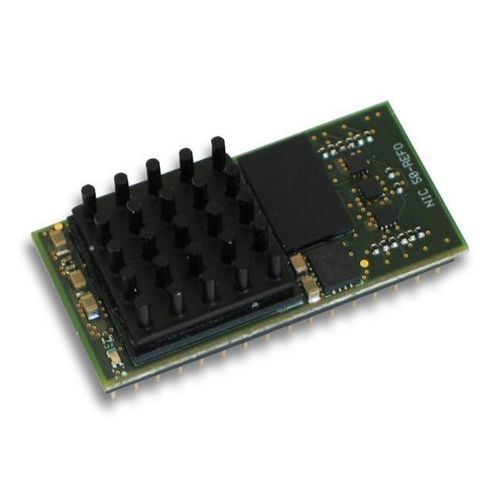

Módulo de comunicación para fibra óptica NIC 50-REFO/PNS

ProfiNetUART2 puertos

Resumen
Solución esclava para dispositivos de campo con bajo caudal de datos. Diseñada para dispositivos simples como lectores de códigos de barras, sistemas de identificación, colectores de válvulas o bloques E/S, proporciona una interfaz serie de host compacta (UART o SPI) para conectar estos dispositivos a redes fieldbus o Real-Time Ethernet.

Detalles del producto
NetIC es un módulo mono-chip completo con dimensiones compactas en formato DIL-32. Basado en la tecnología del controlador de red netX, integra todos los componentes necesarios para interfaces fieldbus y Real-Time Ethernet, incluyendo un switch de 2 puertos y un hub. Un diseño con firmware intercambiable permite que un único netIC sea compatible con varios sistemas de comunicación. El intercambio de datos con la aplicación se realiza mediante comandos de lectura/escritura simples a través de las interfaces serie host. El protocolo Modbus RTU está implementado como protocolo serie.

Puntos destacados

• Módulo de comunicación DIL-32 compacto para dispositivos de campo rentables
• Conexión host con Modbus RTU vía SPI o UART
• Soporta conexión a cable de fibra óptica según AIDA
• Interfaz PROFINET IO-Device con diagnóstico extendido
• Un diseño para múltiples redes mediante interfaces uniformes
• Actualización de firmware a través de servidor web integrado

Protocolos soportados

• Modbus RTU Slave
• Modbus RTU Master
• PROFINET IO-Device

Información de pedido (tabla)
Nombre del producto | Número de pieza | Breve descripción
NIC 50-REFO/PNS | 1541.110/PNS | CI de comunicación DIL-32 para cable de fibra óptica - PROFINET IO-Device

Especificaciones técnicas

• Factor de forma: CI de comunicación DIL-32 (módulo mono-chip compacto)
• Interfaces host: UART y SPI (interfaces serie para dispositivos con bajo caudal de datos)
• Controlador de red: Basado en la tecnología netX
• Componentes integrados: switch de 2 puertos y hub
• Fibra óptica: Soporta conexión a cable de fibra óptica según AIDA
• Soporte de protocolos: Modbus RTU (master & slave), PROFINET IO-Device (seleccionable por firmware)
• Diagnóstico: Interfaz PROFINET IO-Device con diagnóstico extendido
• Actualización de firmware: A través de servidor web integrado
• Casos de uso: Para dispositivos esclavos simples (lectores de códigos, sistemas de identificación, colectores de válvulas, bloques E/S) con bajo caudal de datos; puede operar sin un procesador host dedicado en aplicaciones muy sencillas
• Garantía de suministro: Garantía de suministro de 10 años (vía tecnología netX)
