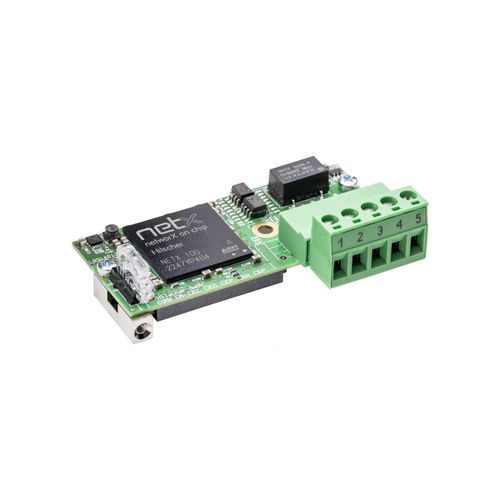

Módulo de comunicación DeviceNet COMX 100CA-DN

para autómata programableprogramablecontrolado por microprocesador

Descripción

• Módulo de comunicación con memoria dual‑port para DeviceNet; módulo de comunicación flexible para automatización.
• Interfaz DeviceNet universal (Master o Slave) con conector de red integrado.
• Master o slave en el mismo hardware; listo para usar gracias al firmware precargado.
• Conexión al host via Dual‑Port‑Memory (acceso por bus de 8/16 bits o interfaz SPI rápida de 50 MHz).

Detalles del producto
El módulo de comunicación comX está diseñado para integrarse en equipos de automatización y proporcionar a variadores, controladores de robots, PLCs, etc. una interfaz de red. Las tareas de comunicación se ejecutan de forma autónoma en el módulo, independiente del procesador del equipo. comX soporta los principales protocolos en tiempo real como Master o Slave y cubre los requisitos específicos de red en un único módulo. El protocolo de comunicación puede cambiarse cargando el firmware adecuado y una licencia de software para masters. Gracias al controlador de red Hilscher netX, se garantiza suministro durante 10 años.

Puntos destacados

• Interfaz DeviceNet universal (Master o Slave) con conector de red integrado
• Master o slave en el mismo hardware
• Firmware precargado — listo para usar
• Conexión al host vía memoria dual‑port (bus 8/16 bits o SPI 50 MHz)

Protocolos compatibles

• DeviceNet Master
• DeviceNet Slave

Datos técnicos (extracto — tabla)
COMX 100CA-DN | Parameter | Value
Producto – Número de pieza | 1531.510
Producto – Breve descripción | Módulo de comunicación DeviceNet
Controlador de comunicación | netX – netX 100
Memoria integrada – RAM | 8 MB SDRAM
Memoria integrada – FLASH | 4 MB serial Flash
Alimentación – Tensión de alimentación | +3.3 V DC ± 5 %
Alimentación – Corriente típica/máxima | aprox. 440 mA / 470 mA (a 3.3 V)
Alimentación – Consumo típico | aprox. 1.5 … 1.6 W
Conector de alimentación | vía conector del bus del sistema X1
Interfaz sistema – Tipo | Interfaz de memoria paralela Dual‑port
Interfaz sistema – Conector | Conector SMT de 50 pines, socket
Interfaz sistema – Paso de pines | 1.27 mm
Interfaz sistema – Tamaño memoria dual‑port | 16 KByte
Interfaz sistema – Ancho de datos | 8/16 bit
Interfaz de comunicación – Estándar | DeviceNet
Interfaz de comunicación – Tipo | ISO-11898, según especificación DeviceNet, sin potencial
Interfaz de comunicación – Conector | Conector COMBICON, 5 pines
Interfaz de diagnóstico – Tipo | UART o USB
Interfaz de diagnóstico – Conector | Señal en la interfaz host (disponible solo si está integrado en el sistema host)
Pantalla – LED | SYS Estado del sistema (verde: RUN, amarillo: RDY); MNS Estado de red del módulo (verde: MS, rojo: NS)
Entorno – Temperatura ambiente (operación) | -20 °C … +65 °C (flujo de aire durante la medición: 0.5 m/s)
Entorno – Temperatura ambiente (almacenamiento) | -40 °C … +85 °C
Entorno – Rango de humedad | 10 % … 95 % HR (sin condensación)
Dispositivo – Dimensiones (L x W x H) | 70 mm x 30 mm x 21.5 mm
Dispositivo – Peso | aprox. 35 g … 40 g
Dispositivo – Montaje | mediante tornillos metálicos, según comX Design Guide
Configuración | Software de configuración: SYCON.net
Conformidad | RoHS: sí; Marcado CE: sí; Marcado UKCA: sí
EMC – Emisión | EN 61000-6-4 / BS EN 61000-6-4
EMC – Inmunidad | EN 61000-6-2 / BS EN 61000-6-2
EMC – ESD (aire) | EN 61000-4-2: ± 8 kV, Criterio B
EMC – ESD (contacto) | EN 61000-4-2: ± 4 kV, Criterio B
EMC – Burst (líneas de comunicación y alimentación DeviceNet) | EN 61000-4-4: ± 2 kV, Criterio B (no apantallado)
EMC – Surge (comunicación y alimentación DeviceNet) | EN 61000-4-5: hasta 1 kV (varias configuraciones), Criterio B

Especificaciones

• Modelo: COMX 100CA-DN
• Brand: Hilscher
• Número de pieza: 1531.510
• Controlador: netX 100
• RAM: 8 MB SDRAM
• Flash: 4 MB serial Flash
• Tamaño Dual‑Port‑Memory: 16 KByte; Ancho de datos: 8/16 bit
• Interfaces host: memoria paralela dual‑port (socket SMT 50 pines), SPI rápido 50 MHz o bus 8/16 bits
• Alimentación: +3.3 V DC ±5 %; corr. típ. ~440 mA; potencia típ. ~1.5–1.6 W
• Interfaz DeviceNet: conforme a ISO-11898, conector COMBICON 5 pines (sin potencial)
• Diagnóstico: señal UART o USB en la interfaz host (si está integrado)
• LEDs: SYS (RUN/RDY), MNS (MS/NS)
• Temperatura de operación: -20 °C … +65 °C; Almacenamiento: -40 °C … +85 °C
• Humedad: 10–95 % sin condensación
• Dimensiones: 70 x 30 x 21.5 mm; Peso: ~35–40 g
• Montaje: tornillos metálicos según comX Design Guide
• Herramienta de configuración: SYCON.net
• Conformidad: RoHS, CE, UKCA; normas EMI/EMC y especificaciones ESD/Burst/Surge como se indica arriba
