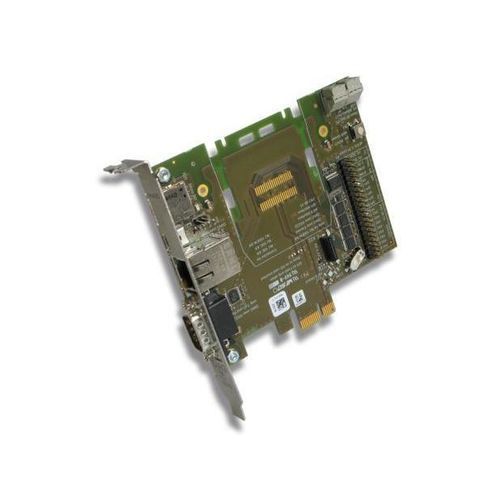

Tarjeta de interfaz PCI Express NJEB-E

Modbus TCPindustrial

Descripción
Módulo intercambiable PCI Express. El módulo intercambiable universal netJACK con su interfaz PCI Express está dirigido especialmente al mercado embebido y a CPUs de alto rendimiento (p. ej. Intel Atom®). Existen variantes netJACK alternativas con memoria dual-port tradicional o con interfaz SPI de alta velocidad. Todas las variantes presentan un diseño compacto cerrado IP40 y pueden montarse sin herramientas. El conector y los rieles de montaje están implementados como áreas de contacto o recortes en el sistema anfitrión, evitando costes adicionales para el módulo intercambiable. netJACK puede montarse de forma rápida, antes del envío o más tarde por el cliente final.

Puntos destacados

• Evaluación sencilla de netJACK con conexión host PCIe
• Conexión host vía PCI Express
• Una plataforma de evaluación para múltiples protocolos
• Instalación enchufable sin herramientas
• No se requieren componentes adicionales para el montaje y la conexión a la placa portadora

Protocolos compatibles

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• DeviceNet Master
• PROFIBUS DP Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CANopen Slave

Información de pedido
Nombre del producto | Nº de pieza | Breve descripción
NJEB-E | 1600.010 | netJACK Evaluation Board PCI Express

Especificaciones técnicas

• Familia de módulos intercambiables: netJACK (interfaz PCI Express)
• Factor de forma: módulo cerrado IP40, diseño compacto, montable sin herramientas
• Interfaz host: PCI Express (conexión host vía PCIe)
• Interfaces alternativas: memoria dual-port o SPI de alta velocidad (para variantes netJACK)
• Montaje: conector y rieles de montaje implementados como áreas de contacto/recortes en el host; no se requieren componentes de montaje adicionales
• Propósito de evaluación: plataforma de evaluación única para múltiples protocolos
• Casos de uso admitidos: accionamientos, sistemas HMI, sistemas de identificación, soft-PLC, visualización, aplicaciones personalizadas
• Controlador de red: Hilscher netX (garantía de suministro 10 años)
• Número de pieza (producto): 1600.010
• Estado del ciclo de vida del producto: Activo
