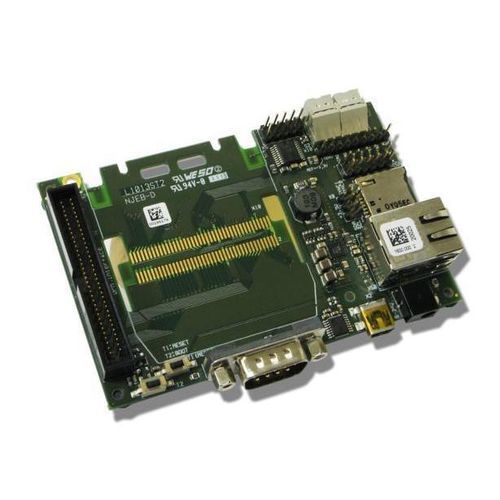

Tarjeta de evaluación NJEB-D

Descripción
La placa de evaluación netJACK NJEB-D es una plataforma compacta en módulo intercambiable cerrado IP40 para evaluar módulos netJACK con memoria de doble puerto o interfaz SPI. Está orientada a aplicaciones embebidas con CPUs de alto rendimiento y permite un montaje rápido y sin herramientas mediante zonas de contacto y rieles de montaje en el sistema anfitrión. Soporta soluciones de comunicación para variadores, HMI y sistemas de identificación, y admite funciones adicionales como soft‑PLC o visualización. Hilscher ofrece servicios de diseño y producción para requisitos específicos y una garantía de suministro de 10 años basada en el controlador de red netX. Estado del ciclo de vida: Fin de vida.

Puntos destacados

• Evaluación sencilla de netJACK mediante memoria de doble puerto (DPM) con conexión al anfitrión
• Conexión al anfitrión vía DPM o SPI serie según la variante netJACK
• Una plataforma de evaluación para múltiples protocolos
• Instalación tipo plug‑in sin herramientas
• No se requieren componentes adicionales para el montaje ni para la conexión a la placa portadora

Información de pedido (tabla)
Nombre del producto | Número de pieza | Breve descripción
NJEB-D | 1600.000 | netJACK Evaluation Board dual-port memory

Protocolos compatibles

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• DeviceNet Master
• CANopen Master
• PROFIBUS DP Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CANopen Slave

Características / especificaciones técnicas

• Modelo: NJEB-D
• Tipo de producto: Placa de evaluación netJACK (para módulos netJACK con memoria de doble puerto o SPI)
• Interfaces: Conexión al anfitrión por memoria de doble puerto (DPM) y conexión serie SPI (según variante)
• Factor de forma: Módulo intercambiable cerrado IP40
• Montaje: Instalación plug‑in sin herramientas; conector y rieles de montaje usan zonas de contacto / recortes en el anfitrión
• Plataforma de evaluación compatible con múltiples protocolos netJACK
• Número de pieza (referencia): 1600.000
• Usos previstos: Evaluación de módulos netJACK; integración en aplicaciones embebidas (variadores, HMI, sistemas de identificación, etc.)
• Funciones adicionales soportadas: Soft‑PLC, visualización, aplicaciones del cliente (dependiente de implementación)
• Fabricante / Marca: Hilscher
• Garantía de suministro: Garantía de suministro de 10 años (basada en netX)
• Estado del ciclo de vida mostrado en la página: Fin de vida
