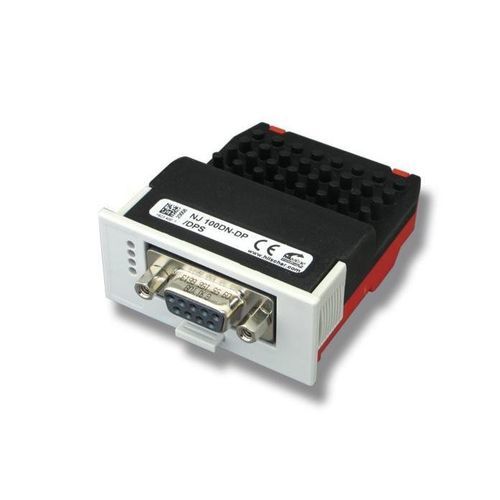

Módulo de interfaz USB NJ 100DN-DP

D-SubRS-485Profibus-DP

Descripción
El módulo intercambiable netJACK NJ 100DN-DP proporciona funcionalidad PROFIBUS DP como maestro o esclavo mediante una memoria paralela de doble puerto. Diseñado para aplicaciones embebidas, integra el controlador de comunicación netX 100 en una carcasa cerrada IP40 y se inserta sin herramientas en la placa portadora, permitiendo la instalación tardía o el recambio sencillo. El soporte de Hilscher y la arquitectura netX garantizan disponibilidad a largo plazo y permiten aplicaciones específicas del cliente (soft-PLC, visualización, aplicaciones propias).

Puntos destacados

• Interfaz universal PROFIBUS DP (Maestro o Esclavo) en carcasa cerrada IP40
• Instalación por inserción sin herramientas directamente en la placa portadora
• Mismo hardware para modos Maestro o Esclavo
• No se requieren accesorios de montaje adicionales
• Conexión host mediante memoria paralela de doble puerto (DPM)

Protocolos compatibles

• PROFIBUS DP Maestro
• PROFIBUS DP Esclavo

Especificaciones técnicas

• Número de pieza: 1623.400
• Descripción breve: Exchangeable Module Dual-port memory - PROFIBUS DP
• Controlador de comunicación: netX 100
• Memoria integrada: 8 MB SDRAM; 4 MB Flash serie EPROM
• Tensión de alimentación: +3.3 V ± 5 % DC
• Corriente típica / máxima: 434 mA / 500 mA
• Consumo típico: 1.43 W
• Interfaz de sistema (tipo de bus): Memoria paralela de doble puerto
• Tipo de conector (host): Conector de 80 pines (SAMTEC FSI-140-03-G-D-AB)
• Distancia entre pines / ancho: 0.45 mm / 0.55 mm
• Tamaño memoria DPM: 64 KByte (16 líneas de dirección), 16 KByte usados por firmware
• Ancho de acceso a datos a DPM: 8/16 bit
• Tipo de interfaz de comunicación: RS-485, sin potencial
• Conector de campo: Toma D-Sub de 9 pines
• Interfaz de diagnóstico: USB o UART (señal disponible en el host solo si está integrada)
• Indicadores: SYS Estado sistema (verde: RUN, amarillo: RDY); COM Estado comunicación (verde: STA, rojo: ERR)
• Temperatura ambiente (operación): -20 °C … +70 °C
• Temperatura ambiente (almacenamiento): -40 °C … +85 °C
• Altitud: 0 m … 2000 m
• Dimensiones (L x A x H): Longitud: 68.2 mm / 60 mm (con / sin DSUB); Ancho: 53.4 mm (panel frontal) / 50.4 mm (cuerpo); Altura: 25.2 mm (panel frontal) / 19.2 mm (cuerpo)
• Peso: aprox. 68 g
• Carcasa: Módulo cerrado
• Clase de protección: IP40
• Montaje / Instalación: Mediante huellas mecanizadas en la placa portadora y soportes. No se requieren accesorios de montaje. Ciclos de inserción/retirada: máx. 10
• Software de configuración: SYCON.net
• Conformidad: RoHS: sí; REACH: sí
• Certificación UL: cURus, expediente UL E334100
• EMC / CE / UKCA: CE: sí; UKCA: sí; Emisión: EN 55011; Inmunidad: EN 61131-2
• Pruebas ambientales: Shock EN60068-2-27; Vibración EN60068-2-6
