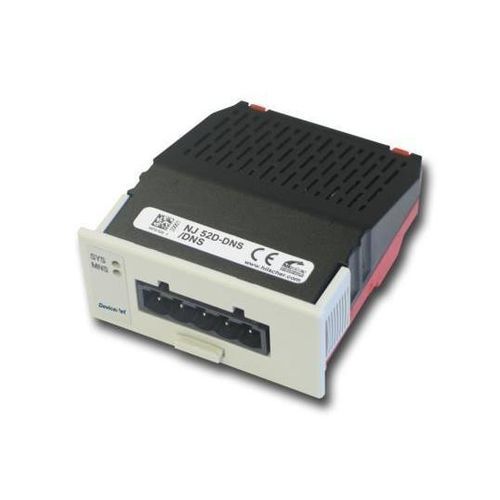

Módulo de interfaz DeviceNet NJ 52D-DNS

USBPCI

Resumen
El NJ 52D-DNS es un módulo intercambiable netJACK en carcasa cerrada IP40, diseñado para su montaje sin herramientas en la cadena de suministro. Proporciona una interfaz DeviceNet Slave y se conecta al host mediante memoria dual‑port paralela o una interfaz serie SPI rápida. Sustituto funcional del NJ 10D-DNS.

Puntos destacados

• Interfaz universal DeviceNet Slave en carcasa cerrada IP40
• Conexión al host mediante memoria dual‑port o SPI
• Instalación enchufable sin herramientas en huella mecanizada y soportes de retención
• No requiere accesorios de montaje adicionales
• Sustituto compatible con NJ 10D-DNS

Descripción
El módulo intercambiable NJ 52D-DNS (netJACK) está dirigido a mercados integrados y sistemas host de alto rendimiento. Existen variantes con memoria dual‑port paralela o con interfaz SPI Slave de alta velocidad (modo 3, hasta 50 MHz). El módulo compacto en carcasa cerrada IP40 utiliza áreas de contacto y recortes en la placa portadora para el conector y los rieles de montaje, permitiendo un montaje rápido sin piezas adicionales. netJACK permite múltiples soluciones de comunicación (p. ej., accionamientos, HMI, sistemas de identificación) y admite funciones adicionales del cliente (soft‑PLC, visualización o aplicaciones a medida). Se ofrecen servicios de diseño y producción para requisitos específicos de clientes. Se garantiza suministro durante 10 años gracias al controlador de red Hilscher netX.

Protocolos

• DeviceNet Slave

Especificaciones técnicas

• Número de pieza: 1672.520
• Descripción breve: Módulo intercambiable SPI - DeviceNet Slave
• Controlador de comunicación: netX 52
• Memoria integrada: RAM 8 MB SDRAM; FLASH 4 MB Flash serie EPROM
• Tensión de alimentación: +3,3 V ± 5 % CC
• Corriente típica/máxima: 405 mA / 470 mA
• Consumo típico: 1,55 W
• Interfaz sistema - Tipo de bus: Dual‑Port Memory paralelo o serial
• Tipo de conector (host): conector de 60 pines (SAMTEC FSI-130-03-G-D-AB)
• Separación / ancho de pin: 0,45 mm / 0,55 mm
• Tamaño de memoria dual‑port: 64 KByte (16 líneas de dirección), 8 KByte utilizado por el firmware (13 líneas de dirección, 8 KByte más bajos)
• Ancho de acceso a datos DPM: 8/16 bit
• Interfaz de memoria dual‑port serie: SPI Slave, modo 3
• Tasa SPI: máx. 50 MHz
• Interfaz de comunicación (protocolo): DeviceNet Slave
• Tipo de interfaz DeviceNet: ISO 11898, sin potencial
• Conector DeviceNet: toma COMBICON, 5 pines
• Interfaz de diagnóstico: USB o UART (señal en la interfaz del host; disponible solo si está integrado en el sistema host)
• Indicadores: SYS (estado sistema) verde: RUN, amarillo: RDY; MNS (estado de red del módulo) verde: MS, rojo: NS
• Temperatura ambiente (funcionamiento): -25 °C … +70 °C
• Temperatura ambiente (almacenamiento): -40 °C … +85 °C
• Altitud: 0 m … 2000 m
• Dimensiones (L x A x H): Longitud: 68,2 mm / 60 mm (con / sin conector DSUB); Anchura: 53,4 mm (panel frontal) / 50,4 mm (cuerpo); Altura: 25,2 mm (panel frontal) / 19,2 mm (cuerpo)
• Peso: aprox. 33 g
• Carcasa: Módulo cerrado
• Grado de protección: IP40
• Montaje / Instalación: Mediante huellas mecanizadas en la placa portadora y soportes de retención. No se requieren accesorios de montaje.
• Ciclos de montaje/extracción: máx. 10
• Software de configuración: SYCON.net
• Conformidad: RoHS: sí; REACH: sí
• Certificación UL: tipo UL: cURus; archivo UL: E334100
• EMC / Conformidad: CE: sí; UKCA: sí
• Norma de emisión: EN 55011 / BS EN 55011
• Norma de inmunidad: EN 61131-2 / BS EN 61131-2
• Ensayos: Choque: EN60068-2-27 Ea; Vibración: EN60068-2-6 Fc
