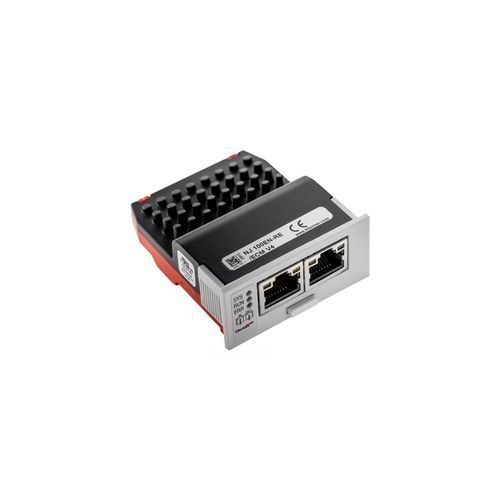

Módulo de interfaz USB NJ 100EN-RE

EthernetModbusPCI

Visión general del producto
El NJ 100EN-RE es un módulo intercambiable PCI Express (netJACK) de Hilscher que proporciona una interfaz Universal Real-Time Ethernet para sistemas embebidos. Equipado con el controlador de comunicación netX 100, permite su uso con CPU de alto rendimiento (p. ej. Intel Atom®) y está disponible en variantes con memoria dual-port o interfaz serial SPI rápida. El módulo dispone de una carcasa cerrada compacta IP40 y montaje enchufable sin herramientas, lo que facilita su integración en placas portadoras sin accesorios adicionales. netJACK posibilita soluciones de comunicación para accionamientos, HMI y sistemas de identificación y puede alojar funciones adicionales como soft-PLC, visualización o aplicaciones específicas del cliente. La plataforma netX garantiza una disponibilidad a 10 años.

Puntos destacados

• Interfaz Real-Time Ethernet universal (Master o Slave) en carcasa cerrada IP40
• Conexión host vía PCI Express (One-Lane-Port)
• Una única plataforma hardware para múltiples protocolos Real-Time Ethernet
• Instalación enchufable sin herramientas
• No se requieren componentes adicionales de montaje

Protocolos compatibles

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Datos técnicos

• Producto / Nº de pieza: 1625.100
• Modelo: NJ 100EN-RE
• Fabricante: Hilscher
• Controlador de comunicación: netX 100
• RAM integrada: 8 MB SDRAM
• Flash integrada: 4 MB serial Flash EPROM
• Tensión de alimentación: +3,3 V ±5% DC
• Corriente típica/máx.: 750 mA
• Consumo típico: 2,5 W
• Interfaz host: PCI-Express One-Lane-Port
• Conector host: conector de 40 pines (SAMTEC FSI-120-03-G-D-AB)
• Velocidad de transmisión host: 1,5 GHz
• Ethernet: 100BASE-TX (aislado) o 10BASE-T, 2x RJ45
• Interfaz de diagnóstico: USB (señal en la interfaz host si está integrada)
• LEDs: SYS, COM0/COM1, TX/RX0-1, LINK0-1
• Temperatura de funcionamiento: -20 °C … +65 °C
• Temperatura de almacenamiento: -40 °C … +85 °C
• Altitud: 0 m … 2000 m
• Dimensiones: L 62 mm (con RJ45) / 60 mm (sin RJ45) x An 53,4 mm (frente) / 50,4 mm (cuerpo) x Al 25,2 mm (frente) / 19,2 mm (cuerpo)
• Peso: aprox. 60 g
• Carcasa / Protección: Módulo cerrado / IP40
• Ciclos de montaje/extracción: máx. 10
• Software de configuración: SYCON.net
• Certificaciones: RoHS, REACH, CE, UKCA, UL (cURus, E334100)

Montaje y configuración
El montaje se realiza mediante orificios fresados en la placa portadora y clips de retención en el módulo; no se requieren accesorios adicionales. La instalación enchufable puede efectuarse antes del envío o por el cliente final. La configuración y selección de protocolos se lleva a cabo con SYCON.net; el acceso de diagnóstico está disponible vía USB o señales en la interfaz host donde estén implementadas.

Conformidad y ensayos

• EMC: Emisión EN 55011 / Inmunidad EN 61131-2
• UL: cURus, archivo E334100
• Ensayos ambientales y mecánicos: Impacto EN60068-2-27 Ea, Vibración EN60068-2-6 Fc
