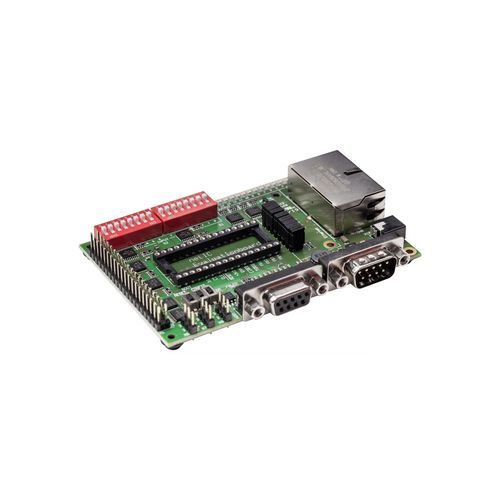

Tarjeta de evaluación NICEB-RE

Descripción del producto
La NICEB-RE es una placa de evaluación que implementa el módulo mono-chip netIC en formato DIL-32. Proporciona una solución esclava para dispositivos de campo con bajo caudal de datos (p. ej. lectores de códigos de barras, sistemas de identificación, colectores de válvulas, bloques E/S) y permite evaluar múltiples protocolos Real-Time Ethernet y de bus de campo. La placa se suministra con firmware, herramientas y documentación técnica para evaluación.

Características clave

• Plataforma de evaluación de la tecnología netIC
• Una sola placa compatible con varios sistemas Real-Time Ethernet
• Incluye imágenes firmware netIC actuales para los protocolos soportados
• Se entrega con herramientas y documentación técnica para evaluación

Descripción funcional
netIC es un módulo de comunicación mono-chip compacto basado en el controlador de red Hilscher netX en formato DIL-32. Integra un conmutador Ethernet de 2 puertos y un hub, y ofrece interfaces de bus de campo/Real-Time Ethernet. La carga de diferentes imágenes de firmware permite que un mismo netIC funcione con varios sistemas de comunicación. Para dispositivos de campo sencillos, las interfaces host serie (UART y SPI) transfieren la carga útil mediante comandos simples de lectura/escritura; Modbus RTU está disponible como protocolo serie. Los registros de desplazamiento síncronos pueden controlar E/S digitales sin un procesador host separado. Se aplica una garantía de suministro de 10 años gracias al controlador netX.

Información de pedido (tabla)
Nombre del producto | Nº de referencia | Breve descripción
NICEB-RE | 1540.000 | netIC Evaluation Board - Real-Time-Ethernet slave

Descargas (disponibles)
Software y documentación técnica disponibles para evaluación. Los documentos disponibles incluyen Embedded Modules (Infosheet), Compact Communication Modules (Datasheet), Embedded Module (Infoblatt), Kompakte Kommunikationsmodule (Datenblatt) y Compact Communication Modules (データシート).

Protocolos soportados

• Modbus RTU esclavo
• Modbus RTU maestro
• VARAN Client
• Sercos esclavo
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• EtherNet/IP Adapter
• EtherCAT esclavo

Especificaciones técnicas

• Factor de forma: circuito de comunicación DIL-32 (placa de evaluación disponible)
• Basado en el controlador de red Hilscher netX (módulo mono-chip netIC)
• Conmutador 2 puertos y hub integrados
• Interfaces host: UART y SPI (serie)
• Admite múltiples protocolos Real-Time Ethernet y de bus de campo mediante firmware
• Protocolo serie implementado: Modbus RTU
• Adecuado para dispositivos esclavos sencillos de campo (lectores de códigos, sistemas de identificación, colectores de válvulas, bloques E/S)
• Permite operar sin procesador host separado para aplicaciones simples (control mediante registros de desplazamiento síncronos)
• Incluye firmware netIC actual para todos los protocolos
• Garantía de suministro 10 años
• N.º de pieza de la placa: 1540.000
