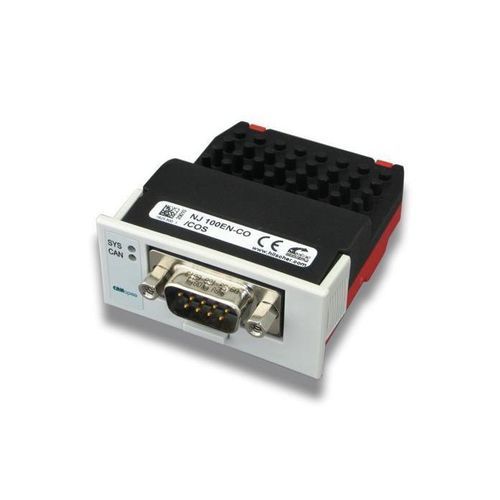

Módulo de interfaz USB NJ 100EN-CO

D-SubbusCANopen

Descripción general El NJ 100EN-CO es un módulo intercambiable PCI Express para sistemas embebidos que ofrece una interfaz CANopen basada en el controlador de red netX 100. Existen versiones con memoria dual-port o memoria serie SPI. La carcasa cerrada y compacta IP40 está diseñada para montaje sin herramientas en el sistema anfitrión; el conector y las guías de montaje se implementan como áreas de contacto en la placa portadora para evitar costes adicionales de montaje. El módulo puede instalarse antes del envío o más tarde por el cliente final. Aplicaciones típicas: sistemas de accionamiento, soluciones HMI y sistemas de identificación. Es posible integrar funciones adicionales como soft-PLC, visualización o aplicaciones específicas del cliente. Se ofrece una garantía de suministro de 10 años gracias a la plataforma Hilscher netX.

Puntos destacados

• Interfaz CANopen universal (Maestro o Esclavo) en carcasa cerrada IP40
• Conexión al host vía PCI Express (one-lane)
• Instalación por inserción sin herramientas
• Operación Maestro o Esclavo en el mismo hardware
• No se requieren componentes adicionales para el montaje o la conexión a la placa portadora

Protocolos compatibles

• CANopen Master
• CANopen Slave

Datos técnicos (tabla) NJ 100EN-CO | Parámetro | Valor
Producto - Número de pieza: 1625.500
Producto - Descripción breve: Módulo intercambiable PCI Express - CANopen
Controlador de comunicación - netX: netX 100
Memoria integrada - RAM: 8 MB SDRAM
Memoria integrada - FLASH: 4 MB Flash serie
Alimentación y corriente - Tensión de alimentación: +3.3 V ± 5 % DC
Alimentación y corriente - Corriente típica/máx.: 590 mA
Alimentación y corriente - Potencia típica: 1.95 W (a 590 mA)
Interfaz sistema - Tipo de bus: PCI-Express, One-Lane-Port
Interfaz sistema - Tipo de conector: Conector 40 pines (SAMTEC FSI-120-03-G-D-AB)
Interfaz sistema - Paso/anchura de pines: 0.45 mm / 0.55 mm
Interfaz sistema - Tasa de transmisión: 1.5 GHz
Interfaz de comunicación - Estándar (protocolo): CANopen
Interfaz de comunicación - Tipo de interfaz: ISO 11898, potencial libre
Interfaz de comunicación - Conector: Enchufe D-Sub, 9 pines
Interfaz de diagnóstico - Tipo: USB
Interfaz de diagnóstico - Conector: Señal en la interfaz del host. Disponible solo si está integrado en el sistema anfitrión
Pantalla - Indicador: SYS System Status, verde: RUN, amarillo: RDY
Pantalla - Estado comunicación CAN: (indicador presente)
Entorno - Rango de temperatura ambiente operación: -20 °C … +65 °C
Entorno - Rango de temperatura ambiente almacenamiento: -40 °C … +85 °C
Entorno - Altitud: 0 m … 2000 m
Equipo - Dimensiones (L x An x Al): Longitud 62 mm (con conector RJ45), 60 mm (sin RJ45), ancho 53.4 mm (panel frontal), 50.4 mm (cuerpo), altura 25.2 mm (panel frontal), 19.2 mm (cuerpo)
Equipo - Peso: aprox. 68 g
Equipo - Carcasa: Módulo cerrado
Equipo - Clase de protección: IP40
Equipo - Montaje/Instalación: Vía huellas fresadas en la placa portadora y clips de retención. No se requieren accesorios de montaje.
Equipo - Ciclos de montaje/extracción: máx. 10
Configuración - Software de configuración: SYCON.net
Conformidad - RoHS: sí
Conformidad - REACH: sí
Certificación UL - Tipo UL: cURus
Certificación UL - Archivo UL: E334100
Conformidad con directivas EMC - Marcado CE: sí
Conformidad con directivas EMC - Marcado UKCA: sí
Conformidad con directivas EMC - Emisión: EN 55011 / BS EN 55011
Conformidad con directivas EMC - Inmunidad: EN 61131-2 / BS EN 61131-2
Pruebas - Choque: EN60068-2-27 Ea
Pruebas - Vibración: EN60068-2-6 Fc

Especificaciones

• Modelo / Nombre: NJ 100EN-CO
• Número de pieza: 1625.500
• Controlador de comunicación: netX 100
• Memoria: 8 MB SDRAM; 4 MB Flash serie
• Tensión de alimentación: +3.3 V ±5 %
• Corriente típica: 590 mA (typ.)
• Consumo típico: 1.95 W (a 590 mA)
• Bus sistema: PCI-Express, One-Lane-Port; conector SAMTEC 40 pines
• Tasa de transmisión: 1.5 GHz
• Protocolo: CANopen (Master y Slave)
• Interfaz CAN: ISO 11898, conector D-Sub 9 pines
• Diagnóstico: USB (señal en la interfaz del host si está integrado)
• Temperatura operación: -20 °C … +65 °C; Almacenamiento: -40 °C … +85 °C
• Dimensiones: 62/60 mm × 53.4/50.4 mm × 25.2/19.2 mm
• Peso: aprox. 68 g
• Carcasa / Protección: Módulo cerrado / IP40
• Montaje: huellas fresadas y clips de retención, sin accesorios; máx. 10 ciclos
• Software de configuración: SYCON.net
• Aprobaciones: RoHS, REACH, CE, UKCA, UL (cURus, archivo E334100)
• EMC: Emisión EN 55011; Inmunidad EN 61131-2
