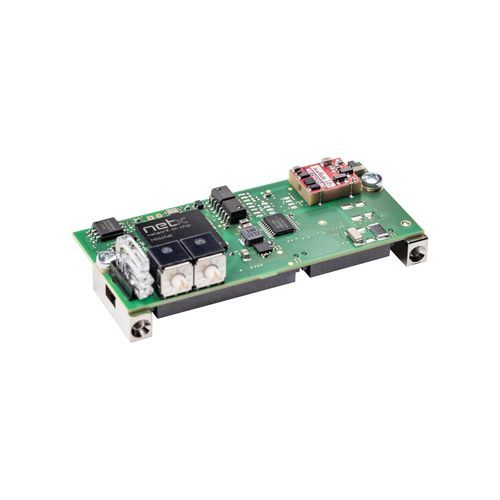

Módulo de comunicación USB COMX 52CN-COS

en serieCANopenCAN Bus

Descripción general
El COMX 52CN-COS es un módulo de comunicación compacto para integrarse en equipos de automatización y proporcionar una interfaz de red CANopen en modo esclavo. El módulo realiza las tareas de comunicación de forma autónoma, independientemente del procesador anfitrión, y transmite datos de proceso mediante una memoria de doble puerto o una interfaz SPI rápida de 50 MHz. El firmware puede cambiarse para admitir otros protocolos de red; la operación en modo maestro requiere una licencia. El módulo utiliza el controlador de red netX 52 que garantiza disponibilidad a largo plazo.

Puntos destacados

• Interfaz universal CANopen Slave con conexión de red a la placa principal
• Posicionamiento flexible del conector de red para facilidad de instalación
• Conexión al host mediante memoria de doble puerto paralela/serie o SPI esclavo (modo 3)
• Repuesto funcionalmente compatible para comX 10CN-COS

Compatibilidad de protocolos

• CANopen Slave

Especificaciones técnicas

• Número de pieza: 1582.540
• Descripción breve: Módulo de comunicación CANopen Slave
• Controlador de comunicación: netX 52
• Memoria integrada: 4 MB Flash en serie
• Tensión de alimentación: +3,3 V CC ± 5 %
• Corriente típica / máxima: 380 mA / 400 mA (a 3,3 V)
• Consumo típico: aprox. 1,3 W (a 3,3 V)
• Conector de alimentación: a través del conector del bus del sistema X1
• Interfaz del sistema: Interfaz de memoria de doble puerto paralela o serie
• Conector de interfaz del sistema: conector SMT de 50 pines, zócalo
• Distancia entre pines: 1,27 mm
• Tamaño de memoria de doble puerto: 16 KByte (8 KByte inferiores utilizados por el firmware)
• Ancho de datos: 8/16 bit
• Interfaz de memoria de doble puerto serie: SPI esclavo, modo 3
• Tasa SPI: máx. 50 MHz
• Norma de comunicación: CANopen Slave
• Tipo de interfaz CAN: ISO-11898, sin potencial
• Conector CAN: conector SMT de 30 pines, zócalo, distancia de malla 1,27 mm, tipo de enchufe coincidente SAMTEC TFM-115-02-S-D–A
• Interfaz de diagnóstico: UART o USB (señal en la interfaz host, disponible solo si se integra en el sistema host)
• Visualización: LED; SYS Estado del sistema (verde: RUN, amarillo: RDY), Estado de comunicación CAN (verde: STA, rojo: ERR)
• Elementos de manejo: Dirección de red mediante 2 interruptores rotativos
• Rango de temperatura ambiente en operación: -20 °C … +70 °C (flujo de aire durante la medición: 0,5 m/s)
• Rango de temperatura para almacenamiento: -40 °C … +85 °C
• Rango de humedad: 10 % … 95 % de humedad relativa (sin condensación)
• Altitud: 0 … 2000 m
• Dimensiones (L x An x Al): 70 mm x 30 mm x 21,5 mm
• Peso: aprox. 35 g ... 40 g
• Montaje: con tornillos metálicos atornillables, según comX Design Guide
• Software de configuración: SYCON.net
• Conformidad: RoHS: sí
• Conformidad con directivas EMC: Marcado CE: sí; Marcado UKCA: sí
• Emisiones EMC: EN 61000-6-4 / BS EN 61000-6-4
• Inmunidad EMC: EN 61000-6-2 / BS EN 61000-6-2
• Descarga electrostática (ESD) según EN 61000-4-2 (descarga por contacto): ± 6 kV, Criterio A
• Transitorios rápidos (Burst) según EN 61000-4-4: ± 2 kV, Criterio A (líneas de comunicación, apantalladas)
• Sobrevoltaje según EN 61000-4-5 (líneas de comunicación y datos): 1 kV, Criterio A (líneas de comunicación, apantalladas)
