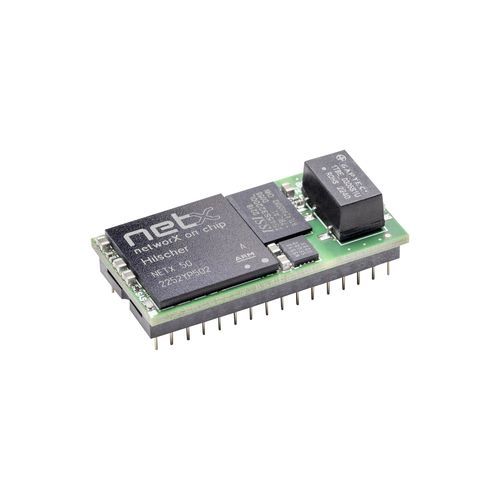

Módulo de comunicación en serie NIC 50-DPS

PROFIBUS-DPModbus RTUUART

Descripción general del producto
El NIC 50-DPS es un circuito integrado de comunicación compacto en formato DIL-32 diseñado como PROFIBUS DP Slave para proporcionar comunicación a dispositivos esclavos sencillos sin procesador host. El netIC es un módulo de un solo chip basado en el controlador de red Hilscher netX e integra todos los componentes de una interfaz fieldbus o Ethernet en tiempo real, incluyendo un switch de 2 puertos y un hub integrados. Cargando un firmware distinto, un mismo netIC puede utilizarse para varios sistemas de comunicación. La carga útil de la aplicación se intercambia con el host a través de interfaces serie (UART, SPI) mediante comandos simples de lectura/escritura. El protocolo Modbus RTU está disponible como protocolo serie. Los registros de desplazamiento convencionales pueden conectarse como E/S digitales mediante una interfaz serie síncrona, de modo que las aplicaciones sencillas que solo requieren E/S no necesiten un procesador host.

Puntos destacados

• Módulo de comunicación compacto DIL-32 para dispositivos de campo de bajo coste
• Conexión con host mediante Modbus RTU vía SPI o UART
• Interfaz PROFIBUS DP Slave incluyendo la lógica de bus
• Conexión directa de datos E/S mediante registro de desplazamiento externo
• Un solo diseño para múltiples redes gracias a interfaces uniformes y flexibilidad de firmware

Protocolos compatibles

• Modbus RTU Slave
• Modbus RTU Master
• PROFIBUS DP Slave

Información de pedido (extracto)
Nombre del producto | Nº de pieza | Breve descripción
NIC 50-DPS | 1541.420/DPS | CI de comunicación DIL-32 - PROFIBUS DP Slave

Notas
La tecnología netX ofrece una garantía de suministro de 10 años. El netIC utiliza interfaces serie al host (UART, SPI) para dispositivos de bajo rendimiento y admite la conexión directa a registros de desplazamiento para aplicaciones simples solo de E/S. El firmware puede cambiarse para adaptar el módulo a otros fieldbus o sistemas Ethernet en tiempo real.

Especificaciones técnicas

• Factor de forma: CI de comunicación DIL-32
• Modelo: NIC 50-DPS
• Nº de pieza: 1541.420/DPS
• Interfaz principal al host: SPI o UART (Modbus RTU)
• Interfaz de red: PROFIBUS DP Slave incluyendo lógica de bus
• E/S directas: vía registro de desplazamiento síncrono externo
• Basado en: controlador de red Hilscher netX
• Capacidades: módulo de un solo chip con switch de 2 puertos y hub integrados; firmware intercambiable para múltiples sistemas de comunicación
• Garantía de suministro: 10 años (tecnología netX)
