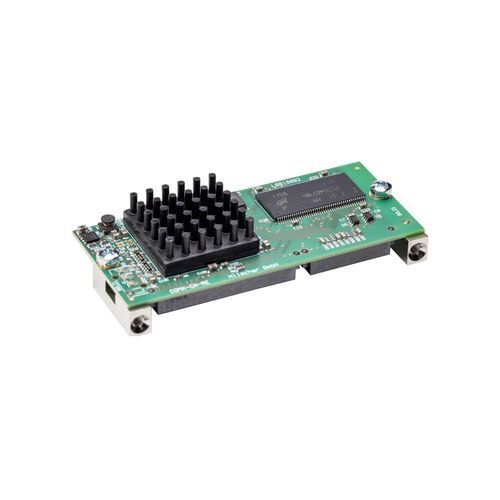

Módulo de comunicación Modbus TCP COMX 100CN-RE

EtherCATPowerlinkCC-Link

Resumen del producto
El módulo de comunicación comX está diseñado para integrarse en equipos de automatización y proporcionar a variadores, controladores de robots, PLC y sistemas similares una interfaz Ethernet en tiempo real. Las tareas de comunicación se ejecutan de forma autónoma en el módulo (netX 100), independientemente del procesador del equipo anfitrión. Los datos de proceso se intercambian mediante una memoria Dual‑Port accesible por un bus paralelo de 8/16 bits o mediante una interfaz SPI rápida de 50 MHz. Dispone de dos puertos Ethernet para admitir topología en línea. La funcionalidad de protocolo puede cambiarse cargando el firmware correspondiente y, para operación master, aplicando la licencia de software adecuada. Se ofrece una garantía de suministro de 10 años por el controlador de red Hilscher netX.

Características clave

• Interfaz Ethernet en tiempo real universal (Master o Slave) con conexión de red a la placa principal
• Posicionamiento flexible del conector de red y dos puertos Ethernet para topología en línea
• Mismo hardware para operación como master o slave (dependiendo de firmware/licencia)
• Firmware precargado para uso inmediato
• Conexión al host mediante memoria Dual‑Port (DPM) con acceso 8/16 bits

Protocolos compatibles

• Sercos Master
• PROFINET IO‑Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC‑Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO‑Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Datos técnicos (extracto)
Número de pieza: 1531.101
Descripción breve: Communication Module Real‑Time Ethernet
Controlador de comunicación: netX / netX 100
Memoria integrada: RAM 8 MB SDRAM; FLASH 4 MB serial Flash
Tensión de alimentación: +3,3 V DC ±5%
Corriente típica/máx.: aprox. 700 mA / 750 mA (a 3,3 V)
Consumo típico: aprox. 2,5 W
Conector de alimentación: mediante conector del bus de sistema X1
Interfaz del sistema: Interfaz de memoria Dual‑Port paralela
Conector del sistema: conector SMT de 50 pines, zócalo (paso 1,27 mm)
Tamaño Dual‑Port‑Memory: 16 KByte
Ancho de datos: 8/16 bit
Interfaz de comunicación: Ethernet (10BASE‑T / 100BASE‑TX, sin potencial), autonegociación y autocrossover soportados
Conector Ethernet (lado módulo): zócalo SMT de 30 pines (paso 1,27 mm), conector compatible SAMTEC TFM‑115‑02‑S‑D–A
Interfaz de diagnóstico: UART o USB (señal en la interfaz host; disponible si está integrado en el sistema host)
Indicadores LED: SYS (RUN verde, RDY amarillo), COM0/COM1 (estado de comunicación, verde/rojo), TX/RX0, TX/RX1 (actividad Ethernet, amarillo), LINK0/LINK1 (enlace Ethernet, verde)
Temperatura ambiente (operación): -20 °C … +70 °C (flujo de aire durante la medida: 0,5 m/s)
Temperatura ambiente (almacenamiento): -40 °C … +85 °C
Humedad: 10 % … 95 % HR (sin condensación)
Dimensiones (L x A x H): 70 mm x 30 mm x 21,5 mm
Peso: aprox. 35–40 g
Montaje: pernos metálicos atornillables, según comX Design Guide
Software de configuración: SYCON.net
Conformidad: RoHS, CE, UKCA
EMC / emisión: EN 61000‑6‑4 / BS EN 61000‑6‑4
EMC / inmunidad: EN 61000‑6‑2 / BS EN 61000‑6‑2
ESD: EN 61000‑4‑2: ±4 kV (contacto), Criterio B
Burst: EN 61000‑4‑4: ±2 kV (líneas de comunicación blindadas), Criterio B
Subida de tensión: EN 61000‑4‑5: 1 kV (líneas de comunicación blindadas), Criterio A

Especificaciones

• Producto: COMX 100CN-RE (N.º de pieza 1531.101)
• Controlador: netX 100
• RAM: 8 MB SDRAM
• Flash: 4 MB serial Flash
• Memoria Dual‑Port (host): 16 KByte, 8/16 bit
• Conector interfaz host: SMT de 50 pines (paso 1,27 mm)
• Ethernet: 2x 10/100BASE‑TX (sin potencial), autonegociación y autocrossover
• Conector Ethernet (módulo): zócalo SMT de 30 pines (paso 1,27 mm), conector compatible SAMTEC TFM‑115‑02‑S‑D–A
• Diagnósticos: UART o USB (vía señales host si está integrado)
• LEDs: SYS, COM0, COM1, TX/RX0, TX/RX1, LINK0, LINK1
• Alimentación: +3,3 V DC ±5% (vía X1); consumo típico ~2,5 W
• Temp. operación: -20 °C … +70 °C
• Temp. almacenamiento: -40 °C … +85 °C
• Humedad: 10 % … 95 % HR (sin condensación)
• Dimensiones: 70 x 30 x 21,5 mm; Peso: ~35–40 g
• Montaje: pernos atornillables (comX Design Guide)
• Software de configuración: SYCON.net
• Normas y conformidad: RoHS, CE, UKCA; normas EMC/ESD listadas arriba
