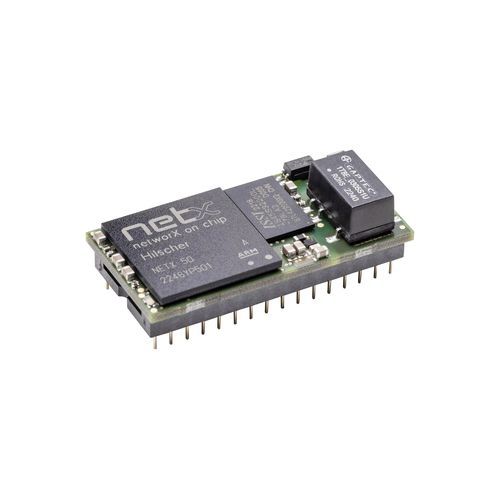

Módulo de comunicación en serie NIC 50-DNS

ModbusDeviceNetEthernet

Resumen del producto
CI de comunicación compacto en formato DIL-32 diseñado como esclavo DeviceNet para dispositivos de campo sencillos sin procesador host. Basado en el controlador de red Hilscher netX, netIC integra funciones de interfaz fieldbus/Real-Time Ethernet con un switch de 2 puertos y hub integrados.

Puntos destacados

• Factor de forma DIL-32 compacto para integración rentable
• Conexión al host mediante UART o SPI con soporte Modbus RTU
• Interfaz esclavo DeviceNet con lógica de bus incorporada
• Conexión de E/S directa a través de registro de desplazamiento externo (serie síncrona)
• Capacidad multiprotocolo mediante cambio de firmware (un netIC para varias redes)

Descripción
El NIC 50-DNS proporciona una solución de comunicación en un solo chip para dispositivos de campo con bajo ancho de banda de datos y sin CPU host. Aplicaciones típicas: lectores de códigos de barras, sistemas de identificación, colectores de válvulas y bloques de E/S. El módulo ofrece comandos simples de lectura/escritura a través de UART o SPI; Modbus RTU está implementado como protocolo serie, facilitando la integración en dispositivos sin host. Los registros de desplazamiento convencionales pueden controlarse como E/S digitales mediante la interfaz serie síncrona, suprimiendo la necesidad de un procesador host en aplicaciones básicas. El controlador netX proporciona amplio soporte de protocolos y comportamiento de red robusto.

Protocolos compatibles

• Modbus RTU Slave
• Modbus RTU Master
• DeviceNet Slave

Información de pedido
Nombre del producto — Número de referencia — Breve descripción
NIC 50-DNS — 1541.520/DNS — CI de comunicación DIL-32 - esclavo DeviceNet

Especificaciones técnicas

• Modelo: NIC 50-DNS
• Número de referencia: 1541.520/DNS
• Encapsulado: CI de comunicación DIL-32 (DIL-32 compacto)
• Uso previsto: esclavo DeviceNet para dispositivos de campo sencillos sin procesador host
• Interfaces host: UART y SPI (Modbus RTU)
• Soporte de protocolo serie: Modbus RTU (Master y Slave)
• Interfaz de bus: esclavo DeviceNet incluyendo lógica de bus
• Conexión E/S: conexión directa de datos E/S mediante registro de desplazamiento externo (interfaz serie síncrona)
• Basado en el controlador de red Hilscher netX con switch de 2 puertos y hub integrados
• Capacidad multiprotocolo mediante cambio de firmware
• Garantía de suministro: garantía de suministro de 10 años
• Nota de diseño: un diseño para todas las redes gracias a interfaces uniformes
