Módulo de interfaz USB NJ 52D-DPS

D-SubRS-485bus

Descripción

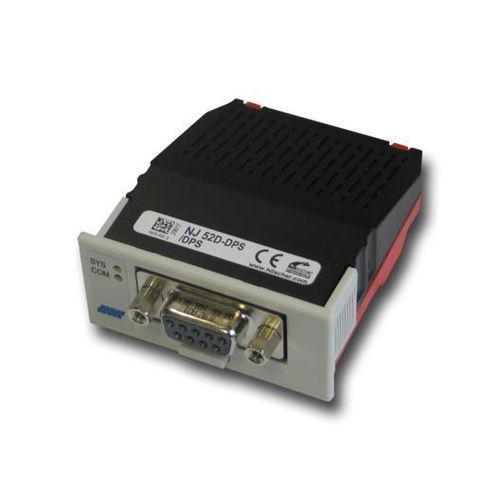

El módulo intercambiable PCI Express netJACK NJ 52D-DPS proporciona una interfaz universal esclavo PROFIBUS DP para sistemas empotrados. Admite la conexión al host mediante memoria dual-port paralela o SPI serie de alta velocidad e integra el controlador de comunicación netX 52 con 8 MB SDRAM y 4 MB Flash serie. La carcasa cerrada IP40 está diseñada para una instalación por inserción sin herramientas en la placa portadora, posibilitando el montaje antes del envío o posteriormente por el cliente final. Hilscher ofrece servicios de diseño y producción para requisitos específicos del cliente y garantiza una disponibilidad de 10 años basada en el controlador netX.

Puntos destacados

• Interfaz universal esclavo PROFIBUS DP en carcasa cerrada IP40
• Conexión al host mediante memoria dual-port o SPI
• Instalación por inserción simple sin herramientas
• No se requieren componentes adicionales para el montaje y la conexión a la placa portadora
• Sustituto compatible en funciones del NJ 10D-DPS

Protocolos

• PROFIBUS DP Slave

Especificaciones técnicas

• Número de pieza: 1672.420
• Descripción breve: Módulo intercambiable SPI - esclavo PROFIBUS DP
• Controlador de comunicación: netX 52
• Memoria integrada - RAM: 8 MB SDRAM
• Memoria integrada - FLASH: 4 MB Flash serie EPROM
• Tensión de alimentación: +3.3 V ± 5 % DC
• Corriente típica/máxima: 375 mA / 450 mA
• Consumo típico: 1.32 W
• Interfaz de sistema: memoria Dual-Port paralela o serie
• Tipo de conector (host): conector de 60 pines (SAMTEC FSI-130-03-G-D-AB)
• Distancia pin / ancho pin: 0.45 mm / 0.55 mm
• Tamaño memoria dual-port: 64 KByte (16 líneas de dirección), de las cuales 8 KByte usadas por el firmware (13 líneas de dirección, 8 KByte inferiores)
• Ancho de acceso a datos DPM: 8/16 bit
• Interfaz memoria dual-port serie: SPI Slave, modo 3
• Velocidad SPI: Máx. 50 MHz
• Estándar de comunicación (protocolo): PROFIBUS DP Slave
• Tipo de interfaz de comunicación (bus): RS-485, sin potencial
• Conector de campo: zócalo D-Sub, 9 pines
• Interfaz de diagnóstico: Tipo USB o UART (señal en la interfaz host; disponible solo si está integrado en el sistema host)
• Indicador - SYS (Estado del sistema): verde: RUN, amarillo: RDY
• Indicador - COM (Estado de comunicación): verde: STA, rojo: ERR
• Rango de temperatura ambiente en funcionamiento: -25 °C … +70 °C
• Rango de temperatura ambiente en almacenamiento: -40 °C … +85 °C
• Altitud: 0 m … 2000 m
• Dimensiones (L x W x H): Longitud: 68.2 mm / 60 mm (con / sin conector DSUB), Ancho: 53.4 mm (en panel frontal) / 50.4 mm (cuerpo), Altura: 25.2 mm (en panel frontal) / 19.2 mm (cuerpo)
• Peso: aprox. 64 g
• Carcasa: módulo cerrado
• Clase de protección: IP40
• Montaje / Instalación: A través de orificios mecanizados en la placa portadora y escuadras de retención. No se requieren accesorios de montaje.
• Ciclos de montaje/extracción: máx. 10
• Software de configuración: SYCON.net
• Conformidad - RoHS: sí
• Conformidad - REACH: sí
• Certificación UL - tipo UL: cURus
• Archivo UL: E334100
• Conformidad con directivas EMC - marcado CE: sí
• Conformidad con directivas EMC - marcado UKCA: sí
• Emisión: EN 55011 / BS EN 55011
• Inmunidad: EN 61131-2 / BS EN 61131-2
• Pruebas - Impacto: EN60068-2-27 Ea
• Pruebas - Vibración: EN60068-2-6 Fc
