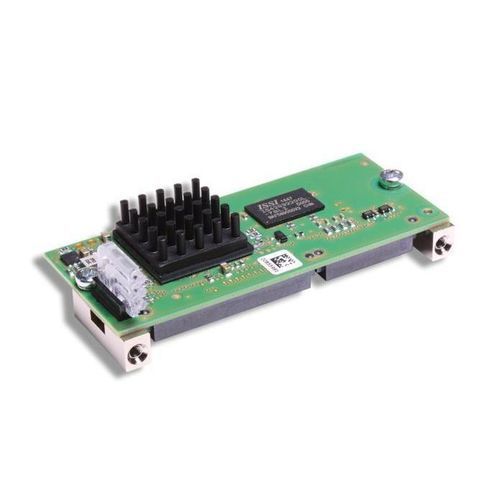

Módulo de comunicación Modbus TCP COMX 51CN-RE

EtherCATPowerlinkProfiNet

Resumen
El módulo de comunicación comX está diseñado para integrarse en equipos de automatización y proporcionar una interfaz de red a variadores, controladores de robots, PLC y dispositivos similares. Las tareas de comunicación se ejecutan de forma autónoma en el módulo, independientemente del procesador anfitrión. Los datos de proceso se intercambian mediante una memoria Dual-Port accesible por un bus de 8/16 bits o mediante una interfaz SPI rápida de 50 MHz. La familia comX soporta los principales protocolos Real-Time Ethernet como Maestro o Esclavo; la topología en línea se admite gracias a los dos puertos Ethernet. El protocolo de comunicación puede cambiarse cargando el firmware correspondiente y (para maestros) una licencia de software. Se garantiza la disponibilidad durante 10 años gracias al controlador de red Hilscher netX.

Puntos destacados

• Interfaz esclava universal Real-Time Ethernet con conexión de red a la placa base
• Permite posicionamiento flexible del conector de red
• Un hardware para todos los protocolos Real-Time Ethernet esclavos
• Actualización de firmware vía servidor web integrado
• Conexión al host vía memoria dual-port o SPI

Protocolos compatibles

• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Información de pedido
Denominación del producto: COMX 51CN-RE/PNS V3
Número de pieza: 1572.100/PNS V3
Breve descripción: Módulo de comunicación SPI - Real-Time Ethernet Slave

Datos técnicos (selección)
Número de pieza: 1572.100
Breve descripción: Módulo de comunicación Real-Time Ethernet
Controlador de comunicación: netX — netX 51
Memoria integrada: RAM 8 MB SDRAM; FLASH 4 MB serial Flash
Alimentación: +3.3 V DC ± 5 %
Corriente típica/máxima: aprox. 550 mA / 570 mA (a 3.3 V)
Consumo típico: 1,9 W
Conector de alimentación: a través del conector del bus del sistema X1
Interfaz de sistema: Interfaz de memoria dual-port paralela o serial
Conector de sistema: conector SMT de 50 pines, zócalo (paso 1,27 mm)
Tamaño memoria dual-port: 16 KByte; Ancho de datos: 8/16 bit
Interfaz serie dual-port: SPI Slave, modo 3 — Baud máximo 50 MHz
Interfaz de comunicación: Ethernet 10BASE-T / 100BASE-TX, sin potencial; se admiten auto negotiation y auto crossover
Conector Ethernet: conector SMT de 30 pines, zócalo, paso 1,27 mm (enchufe compatible SAMTEC TFM-115-02-S-D–A)
Interfaz de diagnóstico: UART o USB (señal en la interfaz del host; disponible solo si está integrado en el sistema host)
Pantalla / LEDs: SYS (RUN verde / RDY amarillo); COM0/COM1 (verde/rojo); ACT0/ACT1 (actividad amarillo); LINK0/LINK1 (enlace verde)
Entorno — Funcionamiento: -20 °C … +70 °C (flujo de aire durante la medición: 0,5 m/s); Almacenamiento: -40 °C … +85 °C; Humedad: 10 % … 95 % HR (sin condensación)
Dimensiones del dispositivo (L x A x H): 70,1 mm x 31,5 mm x 16,0 mm; Peso: aprox. 22 g
Montaje: con tornillos metálicos atornillables, según comX Design Guide
Software de configuración: SYCON.net
Conformidad: conforme a RoHS
EMC / Conformidad: Marcado CE: sí; Marcado UKCA: sí; Emisión EN 61000-6-4; Inmunidad EN 61000-6-2; ESD EN 61000-4-2: ±6 kV (Criterio B); Burst EN 61000-4-4: ±2,2 kV (fr = 5 kHz), Criterio B (líneas de comunicación apantalladas); Surge EN 61000-4-5: 1 kV, Criterio A (líneas de comunicación apantalladas)

Especificaciones técnicas

• Modelo: COMX 51CN-RE (módulo de comunicación SPI — Real-Time Ethernet Slave)
• Controlador: netX 51
• Memoria: 8 MB SDRAM, 4 MB serial Flash
• Interfaces host: memoria dual-port (paralela 8/16 bit) o SPI Slave (modo 3) hasta 50 MHz
• Ethernet: 10BASE-T / 100BASE-TX con dos puertos (soporte topología en línea), auto negotiation y auto crossover
• Alimentación: +3.3 V DC ±5 %, consumo típico 1,9 W
• Diagnósticos: UART o USB (si lo proporciona el host)
• Temperatura de funcionamiento: -20 °C … +70 °C; Almacenamiento: -40 °C … +85 °C
• Dimensiones: 70,1 x 31,5 x 16,0 mm; Peso ≈ 22 g
• Herramienta de configuración: SYCON.net
• Normas / Certificaciones EMC: CE, UKCA; EN 61000-6-4 (emisión), EN 61000-6-2 (inmunidad)
