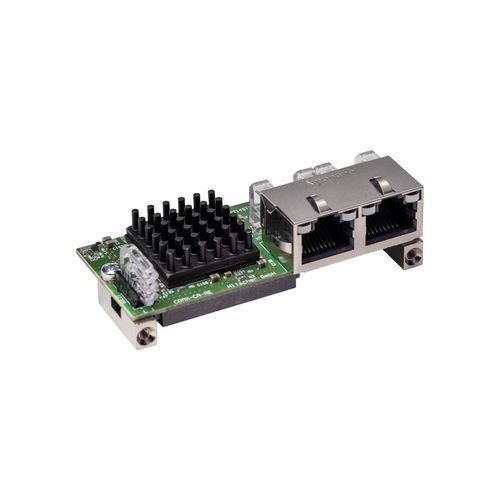

Módulo de comunicación USB COMX 100CA-RE

Modbus TCPEtherCATPowerlink

Resumen
El COMX 100CA-RE es un módulo de comunicación Real‑Time Ethernet diseñado para integrarse en variadores, controladores de robots, PLCs y otros equipos de automatización. Ejecuta las tareas de comunicación de forma autónoma respecto al procesador del equipo huésped y intercambia datos de proceso mediante una Dual‑Port‑Memory accesible por bus de 8/16 bits o por interfaz SPI de 50 MHz. El módulo soporta los principales protocolos Real‑Time Ethernet como Maestro o Esclavo y dispone de dos puertos Ethernet para topologías en línea. El protocolo se puede cambiar mediante la carga del firmware y licencias correspondientes. El controlador netX garantiza una disponibilidad de entrega de 10 años.

Puntos destacados

• Interfaz Real‑Time Ethernet universal (Maestro o Esclavo) con conector de red integrado
• Una plataforma hardware para múltiples protocolos Real‑Time Ethernet
• Firmware preinstalado para uso inmediato
• Actualización de firmware vía servidor web integrado
• Conexión al host mediante Dual‑Port‑Memory (bus paralelo o SPI)

Protocolos compatibles

• Sercos Master
• PROFINET IO‑Controller
• EtherNet/IP Scanner
• EtherCAT Master
• VARAN Client
• Sercos Slave
• PROFINET IO‑Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Especificaciones técnicas

• Número de pieza: 1531.100
• Tipo: Módulo de comunicación Real‑Time Ethernet
• Controlador de comunicación: netX (netX 100)
• Memoria integrada: 8 MB SDRAM; 4 MB Flash serie
• Intercambio de datos de proceso: Dual‑Port‑Memory vía bus 8/16 bits o SPI 50 MHz
• Tensión de alimentación: +3,3 V DC ±5 %
• Corriente típica/máx.: ≈ 700 mA / 750 mA (a 3,3 V)
• Consumo típico: ≈ 2,5 W
• Conector de alimentación: vía conector de bus sistema X1
• Interfaz sistema: Interface de memoria paralela Dual‑Port
• Conector sistema: conector SMT de 50 pines, socket (paso 1,27 mm)
• Tamaño Dual‑Port‑Memory: 16 KByte
• Ancho de datos: 8/16 bit
• Estándar de comunicación: Ethernet (10BASE‑T / 100BASE‑TX, sin potencial)
• Funciones Ethernet: auto‑negociación, auto crossover
• Conector Ethernet: 2 × RJ45 (dos puertos para topología en línea)
• Interfaz de diagnóstico: UART o USB (señal disponible en la interfaz host si está integrado)
• LEDs: SYS, COM0/COM1, TX/RX0, TX/RX1, LINK0, LINK1
• Temperatura de operación: 0 °C … +65 °C (medición con flujo de aire 0,5 m/s)
• Temperatura de almacenamiento: -40 °C … +85 °C
• Humedad: 10 % … 95 % HR (sin condensación)
• Dimensiones (L×A×H): 70 × 30 × 21,5 mm
• Peso: aprox. 35–40 g
• Montaje: tornillos metálicos atornillables (ver comX Design Guide)
• Software de configuración: SYCON.net
• RoHS: sí
• EMC/CE/UKCA: conforme
• Normas EMC: EN 61000‑6‑4, EN 61000‑6‑2; ESD ±6 kV (EN 61000‑4‑2); EFT ±2 kV (EN 61000‑4‑4); Surge 1 kV (EN 61000‑4‑5)
