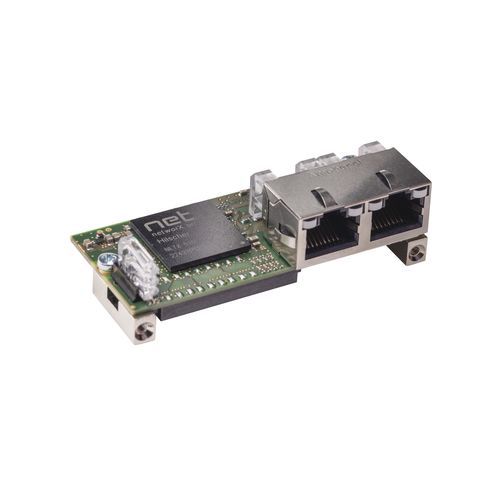

Módulo de comunicación CC-Link COMX 51CA-RE

EtherCATEtherNet/IPPowerlink

Encabezado del producto
Módulo de comunicación Ethernet en tiempo real (esclavo) con interfaz SPI y memoria de doble puerto (netX 51).

Descripción breve
El módulo de comunicación COMX está diseñado para integrarse en equipos de automatización para dotar de interfaz de red a accionamientos, controladores de robots, PLCs y otros equipos de control. Las tareas de comunicación se ejecutan de forma autónoma en el módulo, independientemente del procesador del equipo anfitrión. Los datos de proceso se intercambian mediante una memoria de doble puerto accesible a través de un bus paralelo de 8/16 bits o mediante una rápida interfaz SPI a 50 MHz. COMX soporta los principales protocolos Real-Time Ethernet como maestro o esclavo y dispone de dos puertos Ethernet para topología en línea. Las pilas de protocolo pueden cambiarse cargando el firmware apropiado; la operación en modo maestro requiere una licencia de software. Se garantiza la disponibilidad durante 10 años gracias al controlador de red Hilscher netX.

Aspectos destacados

• Interfaz universal Real-Time Ethernet esclavo con conector de red integrado
• Una única plataforma hardware para múltiples protocolos Real-Time Ethernet
• Listo para usar con firmware precargado
• Actualización de firmware mediante servidor web integrado
• Conexión al host vía memoria de doble puerto paralela o SPI de alta velocidad

Protocolos compatibles

• CC-Link IE Field Basic Slave
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Información de pedido (ejemplo)
Designación del producto: COMX 51CA-RE/PNS V3 — Ejemplo de número de referencia: 1571.100/PNS V3

Características / especificaciones técnicas

• Número de pieza: 1571.100
• Breve descripción: Módulo de comunicación Real-Time Ethernet
• Controlador de comunicación: netX (netX 51)
• Memoria integrada: RAM 8 MB SDRAM; FLASH 4 MB serial Flash
• Tensión de alimentación: +3,3 V DC ±5 %
• Corriente típica/máx.: aprox. 530 mA / 580 mA (a 3,3 V)
• Consumo típico: aprox. 1,9 W
• Conector de alimentación: a través del conector del bus del sistema X1
• Interfaz del sistema: interfaz de memoria dual-port paralela o serie
• Conector del sistema: conector SMT de 50 pines, socket (paso 1,27 mm)
• Tamaño memoria dual-port: 16 KByte
• Ancho de datos: 8/16 bit
• Interfaz memoria dual-port serie: SPI Slave, modo 3 (baud máx. 50 MHz)
• Interfaz de comunicación: Ethernet 10BASE-T / 100BASE-TX, sin potencial
• Conectores Ethernet: 2 × sockets RJ45 (soporta auto-negotiation y auto-crossover)
• Interfaz de diagnóstico: UART o USB (señal en la interfaz host; disponible solo si está integrado en el sistema host)
• Indicadores LED: SYS (RUN verde, RDY amarillo); estado COM0/COM1 (verde/rojo); TX/RX0, TX/RX1 actividad Ethernet (amarillo); LINK0, LINK1 estado de enlace (verde)
• Temperatura ambiente (funcionamiento): 0 °C … +65 °C (flujo de aire durante medición: 0,5 m/s)
• Temperatura ambiente (almacenamiento): -40 °C … +85 °C
• Rango de humedad: 10 % … 95 % HR (sin condensación)
• Dimensiones (L × W × H): 70 mm × 30 mm × 21,5 mm
• Peso: aprox. 35 g … 40 g
• Montaje: mediante tornillos metálicos atornillables, según comX Design Guide
• Software de configuración: SYCON.net
• Conformidad: RoHS: sí; CE: sí; UKCA: sí
• Emisiones EMC: EN 61000-6-4 / BS EN 61000-6-4
• Inmunidad EMC: EN 61000-6-2 / BS EN 61000-6-2
• ESD (EN 61000-4-2): ±6 kV, Criterio B (descarga por contacto)
• Burst (EN 61000-4-4): ±2,2 kV, Criterio B (líneas de comunicación, apantalladas)
• Surge (EN 61000-4-5): 1 kV, Criterio A (líneas de comunicación, apantalladas)
