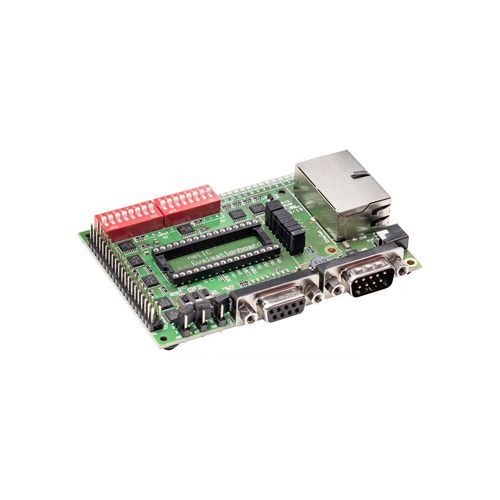

Tarjeta de evaluación NICEB-FB

Encabezado del producto
Placa de evaluación netIC - esclavo CANopen, CC-Link, DeviceNet, PROFIBUS DP

Subtítulo
Plataforma de evaluación para dispositivos esclavo en bus de campo y Ethernet en tiempo real

Aspectos destacados

• Una única placa para evaluar la tecnología netIC en varios sistemas de bus de campo
• Incluye firmware, herramientas y documentación necesarios para la evaluación
• Firmware intercambiable permite el uso con distintos sistemas de comunicación
• Garantía de suministro de 10 años basada en la tecnología del controlador de red netX

Descripción general
La placa de evaluación NICEB-FB netIC proporciona una solución de esclavo lista para usar para dispositivos de campo simples con bajo rendimiento de datos (p. ej. lectores de códigos de barras, sistemas de identificación, colectores de válvulas, bloques E/S). La placa integra un módulo de un solo chip netIC en formato DIL-32 basado en el controlador de red Hilscher netX, incluyendo una interfaz completa de bus de campo/Ethernet en tiempo real y un switch de 2 puertos con hub integrado. Una interfaz host serie (UART y SPI) permite la transferencia de payload a la aplicación mediante comandos simples de lectura/escritura. Cargando diferentes imágenes de firmware, el mismo módulo netIC puede actuar como esclavo para varios protocolos. El protocolo serie Modbus RTU está implementado y los registros de desplazamiento convencionales pueden controlarse como E/S digitales mediante una interfaz serie síncrona, permitiendo que aplicaciones básicas funcionen sin un procesador host dedicado.

Protocolos compatibles

• Modbus RTU Slave
• Modbus RTU Master
• PROFIBUS DP Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Información de pedido (tabla)
Nombre del producto | Número de pieza | Breve descripción
NICEB-FB | 1541.000 | Placa de evaluación netIC - esclavo CANopen, CC-Link, DeviceNet, PROFIBUS DP

Descargas (disponibles)
Fichas técnicas y hojas informativas para módulos embebidos y módulos de comunicación compactos disponibles (documentos datasheet / infosheet para la categoría de producto).

Especificaciones técnicas

• Factor de forma: módulo monolítico DIL-32
• Basado en: controlador de red Hilscher netX
• Componentes integrados: interfaz completa de bus de campo / Ethernet en tiempo real, switch 2 puertos y hub integrados
• Interfaces host: UART, SPI (interfaces serie para la transferencia de payload)
• Protocolo serie soportado: Modbus RTU (implementado)
• Firmware: firmware intercambiable para soportar múltiples sistemas de comunicación
• Tipos de aplicación: dispositivos de campo simples con bajo rendimiento de datos (p. ej. lectores de códigos de barras, sistemas de identificación, colectores de válvulas, bloques E/S)
• Garantía de suministro: garantía de entrega de 10 años vinculada a la tecnología netX
