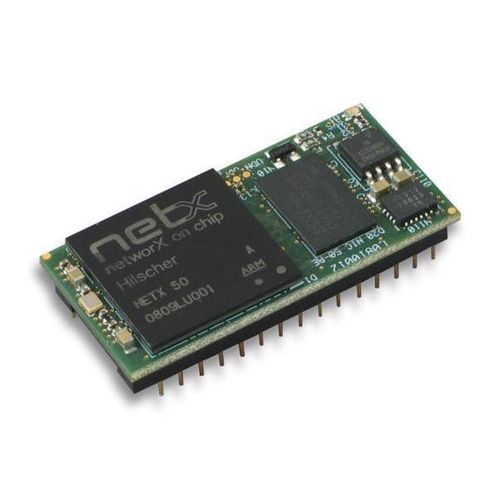

Módulo de comunicación para bus de campo NIC 50-RE

EtherCATPowerlinkModbus

Descripción del producto
El NIC 50-RE es un circuito de comunicación DIL-32 de un solo chip diseñado como esclavo Ethernet en tiempo real para dispositivos de campo de bajo coste. Proporciona conectividad de red compacta para periféricos como lectores de códigos de barras, sistemas de identificación, colectores de válvulas y bloques de E/S mediante interfaces host serie (UART, SPI). Basado en el controlador de red Hilscher netX, el módulo integra una interfaz Ethernet en tiempo real/fieldbus con un switch de 2 puertos y hub. Un único hardware puede soportar varios sistemas de comunicación cargando distintos firmwares; la carga útil de la aplicación se transmite mediante comandos simples de lectura/escritura a través de las interfaces serie. Modbus RTU está implementado como protocolo serie y el control directo de E/S mediante registros de desplazamiento externos permite aplicaciones sencillas sin procesador host. Se garantiza una entrega durante 10 años gracias a la tecnología netX.

Puntos destacados

• Circuito de comunicación DIL-32 para dispositivos de campo económicos
• Conexión host mediante UART o SPI con Modbus RTU
• Una plataforma hardware para múltiples sistemas Real-Time Ethernet (selección por firmware)
• Enlace directo de datos E/S mediante registro de desplazamiento externo (serie síncrona)
• Interfaces uniformes facilitan la reutilización del diseño entre redes
• Actualización de firmware mediante servidor web integrado

Protocolos compatibles

• Modbus RTU Slave
• Modbus RTU Master
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Información de pedido (tabla)
Nombre del producto | Nº de pieza | Breve descripción
NIC 50-RE | 1541.100/ECS | Circuito de comunicación DIL-32 - esclavo Ethernet en tiempo real

Características técnicas

• Modelo: NIC 50-RE
• Marca: Hilscher
• Factor de forma: CI de comunicación DIL-32
• Basado en: controlador de red Hilscher netX (módulo single-chip)
• Interfaces host: UART, SPI (serie)
• Protocolo serie soportado: Modbus RTU
• Componentes integrados: interfaz Ethernet en tiempo real/fieldbus con switch de 2 puertos y hub
• E/S directas: mediante registro de desplazamiento externo (control E/S serie síncrono)
• Firmware: intercambiable para soportar múltiples sistemas Real-Time Ethernet; actualización de firmware vía servidor web integrado
• Protocolos soportados: Modbus RTU Slave/Master, VARAN Client, Sercos Slave, PROFINET IO-Device, POWERLINK Controlled Node, Modbus/TCP Server/Client, EtherNet/IP Adapter, EtherCAT Slave
• N.º de pieza (código de pedido): 1541.100/ECS
• Garantía de suministro: garantía de suministro de 10 años (gracias a la tecnología netX)
